John Deere 1510G — Дифференциал, Задний мост, LOK 212, LOK 236
· 67 позиций в составе· 1 моделей
Взрыв-схема узла «Дифференциал, Задний мост, LOK 212, LOK 236» John Deere 1510G: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

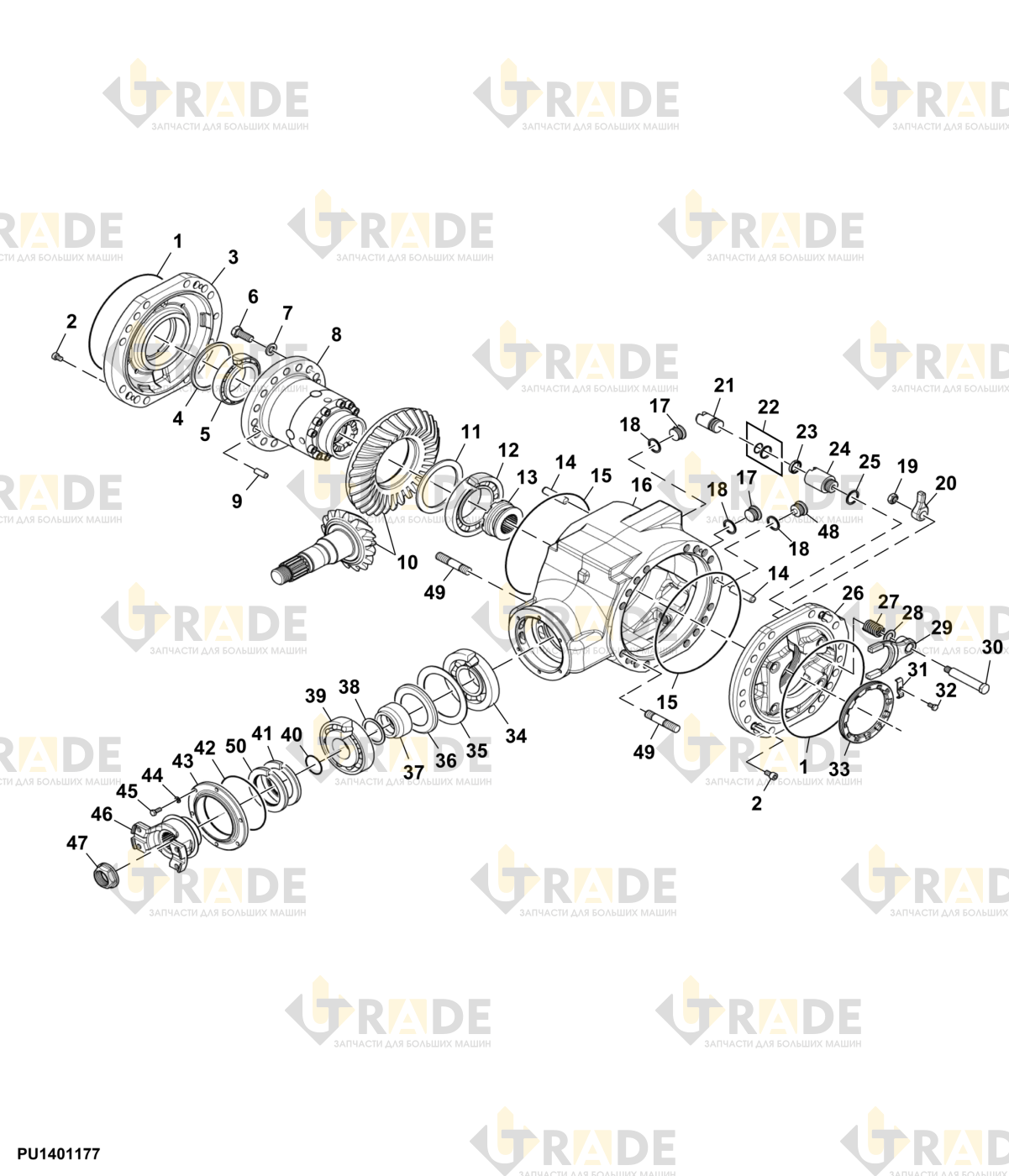

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
34 из 67- Уплотнительное кольцо (O-ring)2
- Винт с внутренним шестигранником, M10×204
- Фланец вала дифференциала1
- Комплект регулировочных шайб1
- Конический роликовый подшипник1
- Винт шестигранный, M16×4016
- Шайба16
- Корпус дифференциала в сборе1
- Палец2
- Ведущая шестерня и короная шестерня дифференциала1
- Стопорное кольцо1
- Конический роликовый подшипник1
- Стопорное кольцо1
- Цилиндрический штифт2
- Уплотнительное кольцо2
- Корпус дифференциала1
- Заглушка компонентов вала тележки1
- Уплотнительное/регулировочное кольцо3
- Гайка1
- Запирающая гайка1
- Поршень1
- Уплотнение ведущего моста1
- Сальник дифференциала1
- Гидроцилиндр дифференциала1
- Дифференциал1
- Фланец1
- Пружина1
- Комплект регулировочных шайб1
- Кронштейн крепления оси1
- Крепежная пластина1
- Сплошная проставка1
- Прокладка1
- Вилка переключения1
- Палец1
Ещё 33 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
