John Deere 1510G — Гидравлика наклона кабины

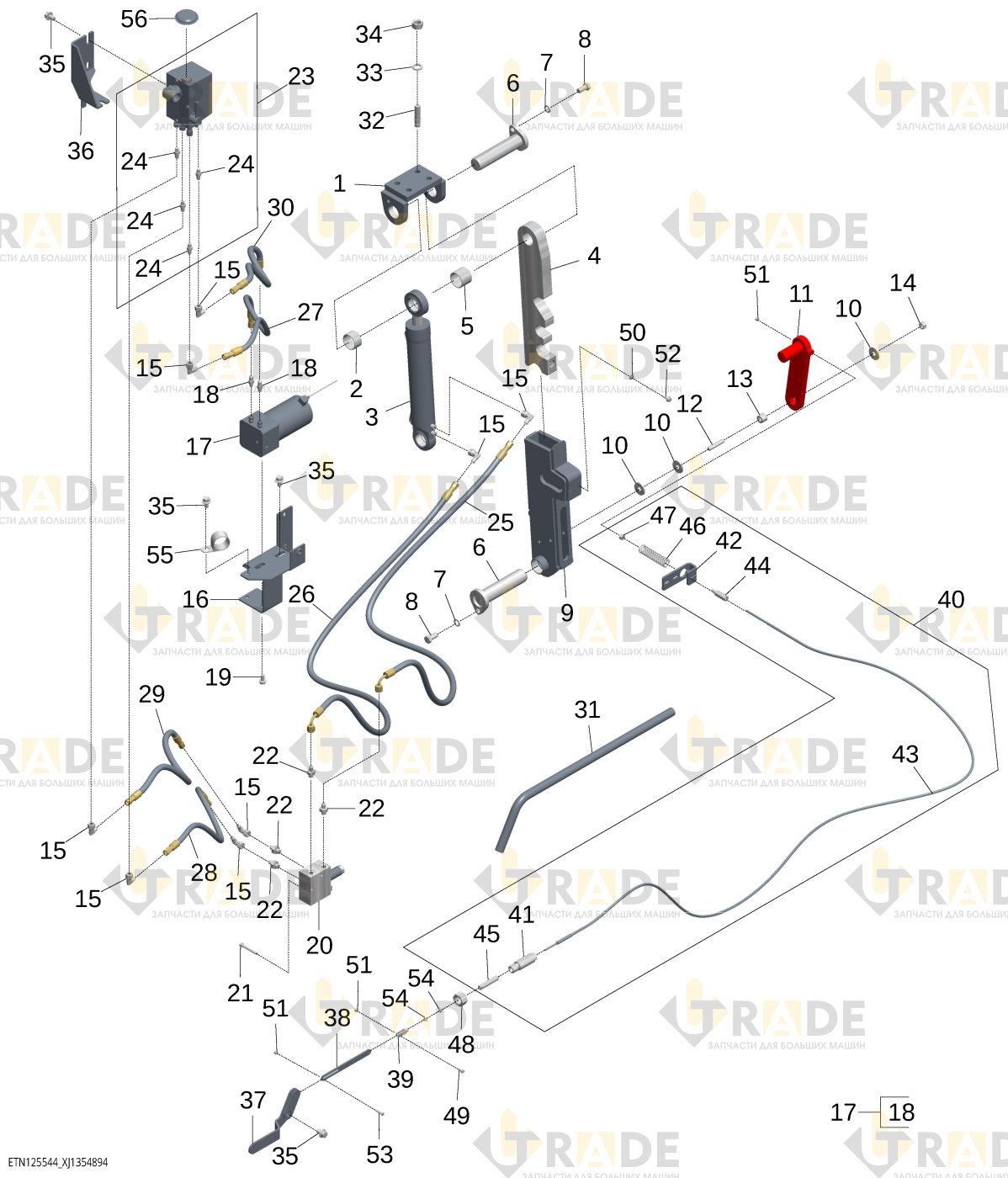

Взрыв-схема узла «Гидравлика наклона кабины» John Deere 1510G: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 56- Кронштейн1
- Простая втулка1
- Цилиндр1
- Зубчатая пластина звена1
- Простая втулка1
- Палец болтового крепления2
- Контршайба2
- Болт с шестигранной головкой2
- Кронштейн станции оператора1
- Шайба с круглым отверстием3
- Рычаг гидравлики1
- Шпилька с резьбой на обоих концах, M10×521
- Простая втулка1
- Шестигранная контрящаяся гайка, M101
- Угловой фитинг8
- Кронштейн гидравлики наклона кабины1
- Поворотный насос1
- Фитинг2
- Винт шестигранный с фланцем, M8×164
- Блок клапанов наклона кабины1
- Винт с шестигранным внутренним шлицем, M6×502
- Фитинг4
- Насос подъема и наклона кабины1
- Фитинг4
- Гидравлический шланг - изготавливаемый1
- Гидравлический шланг - изготавливаемый1
- Сформированный гидравлический шланг1
- Сформированный гидравлический шланг1
Ещё 28 позиций состава и артикулы — после регистрации.
