John Deere 1510G — Гидробак с внешним фильтром
· 62 позиций в составе· 1 моделей
Взрыв-схема узла «Гидробак с внешним фильтром» John Deere 1510G: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

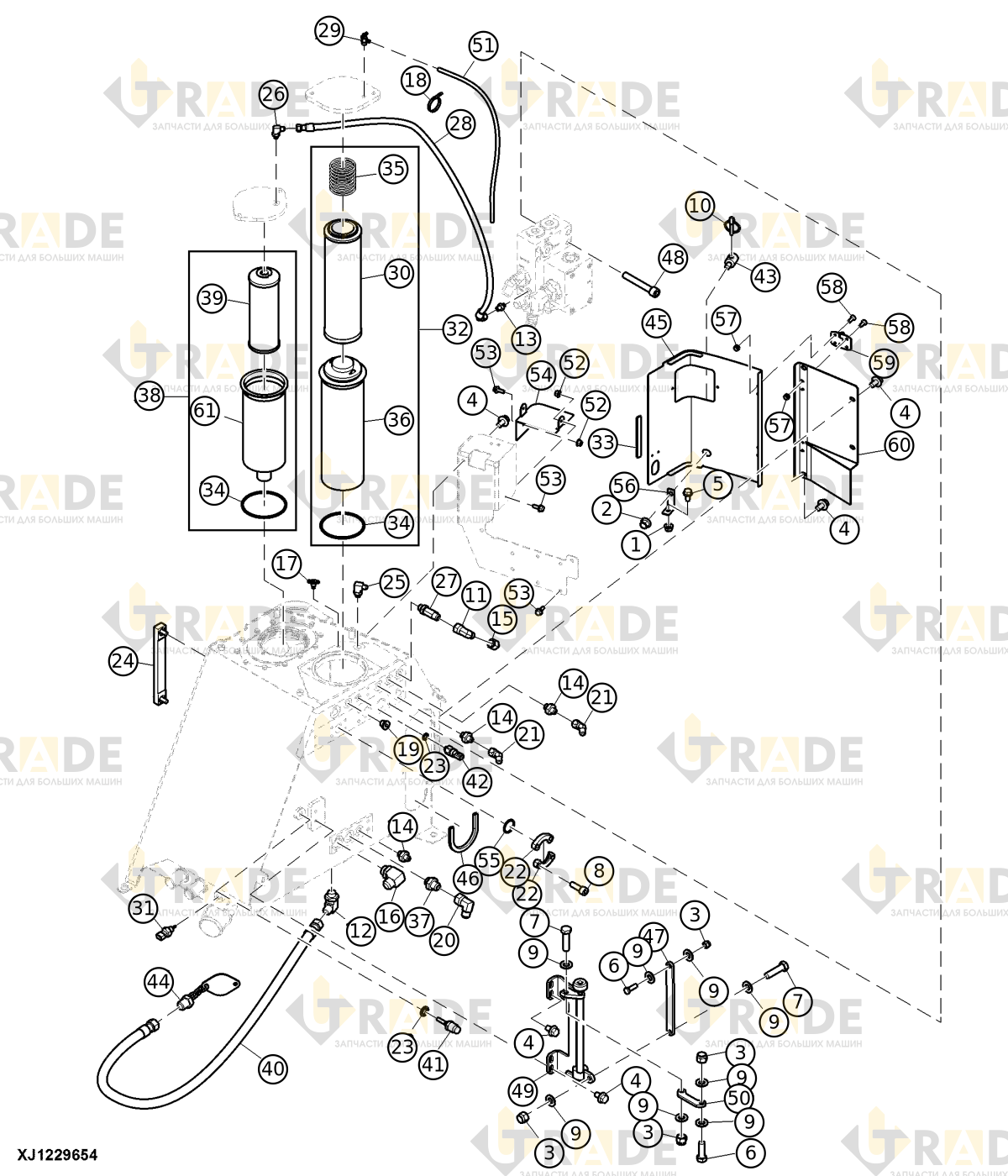

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
31 из 62- Фланцевая гайка1
- Фланцевая гайка1
- Гайка стопорная шестигранная, M124
- Винт с шестигранной головкой и фланцем, M10×1610
- Винт шестигранный с фланцем, M8×161
- Болт с шестигранной головкой2
- Болт с шестигранной головкой2
- Винт с шестигранным внутренним шлицем, M10×304
- Шайба с круглым отверстием8
- Быстросъемный штифт1
- Угловой фитинг1
- Угловой фитинг1
- Фитинг1
- Фитинг3
- Фитинг1
- Угловой фитинг1
- Сливной клапан1
- Хомут1
- Заглушка цилиндра удлинителя стрелы1
- Фитинг1
- Угловой фитинг2
- Фланец2
- Уплотнение гидравлической системы2
- Указатель уровня1
- Угловой фитинг1
- Угловой фитинг1
- Тройник1
- Гидравлический шланг - изготавливаемый1
- Сливной клапан1
- Фильтрующий элемент1
- Датчик1
Ещё 31 позиций состава и артикулы — после регистрации.
