John Deere 1510G — Жгут проводов и разъемы, главный, передняя рама
· 130 позиций в составе· 1 моделей
Взрыв-схема узла «Жгут проводов и разъемы, главный, передняя рама» John Deere 1510G: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

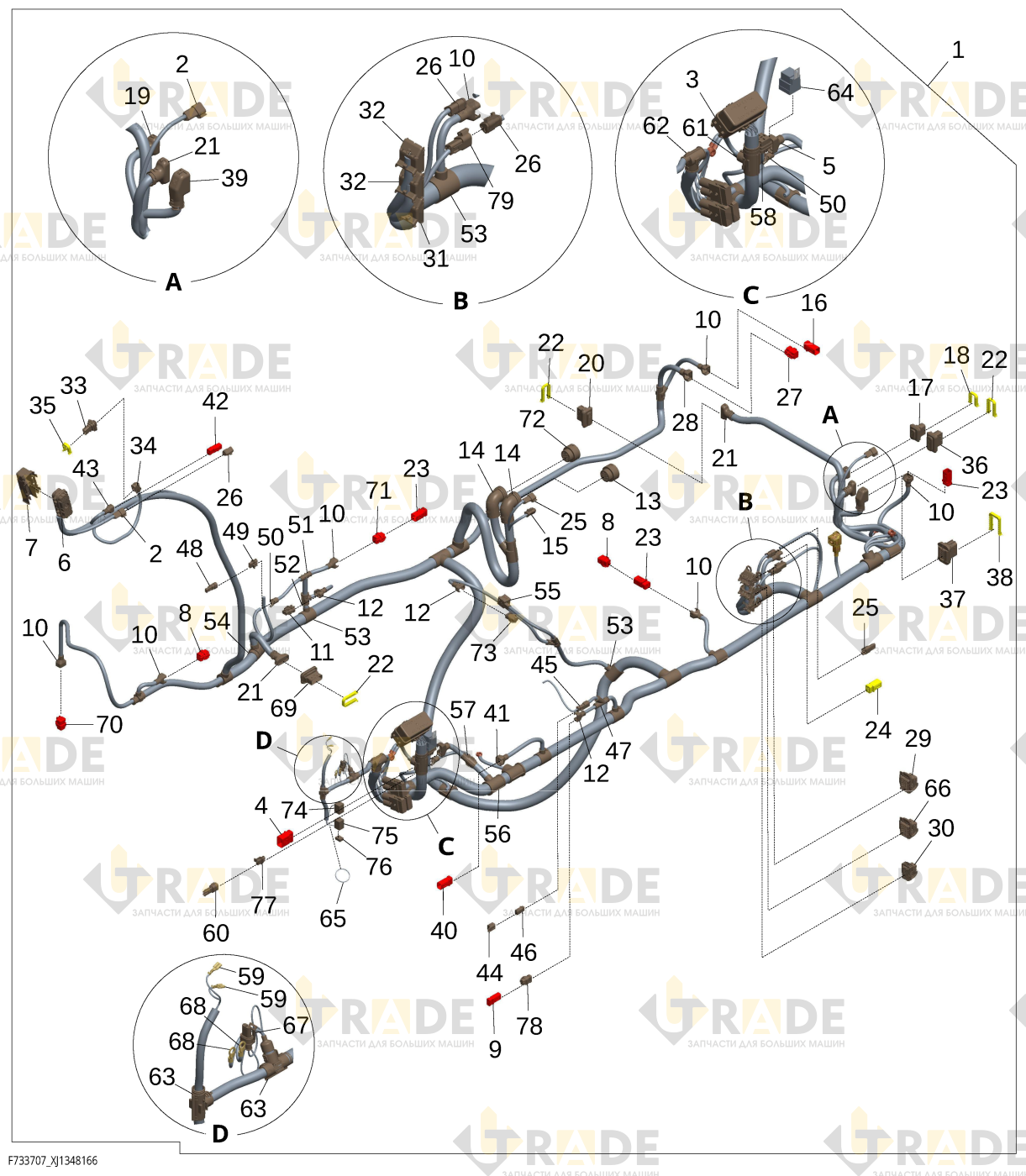

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
65 из 130- Жгут проводов основного переднего рамы1
- Основная проводка1
- Корпус электрического разъема серый, 6 гнезд1
- Аксессуар электрического разъема1
- Миниатюрный штырьковый электрический предохранитель4
- Аксессуар электрического разъема2
- Реле1
- Этикетка блока предохранителей1
- Миниатюрный штырьковый электрический предохранитель8
- Мини-предохранитель типа Blade, 3 ампера2
- Предохранитель3
- Ампер, красный, миниатюрный лезвийный5
- Уплотнение электрического разъема20
- Красный корпус внешнего электрического разъема в сборе, 12 контактов1
- Колпачок полости разъема жгута проводов2
- Черный электрический разъем1
- Электрический разъем в сборе для контроллера двигателя (разъем 3)1
- Хомут1
- Заглушка полости39
- Аксессуар электрического разъема1
- Красный корпус электрического разъема, 6 контактов1
- Корпус электрического разъема красный, на 3 контакта1
- Черный электрический разъем7
- Корпус электрического разъема красный, на 3 контакта1
- Аксессуар черного цвета для электрического разъема3
- Черный внутренний электрический разъем в сборе, 31 контакт1
- Черный электрический разъем2
- Внутренний трехконтактный электрический разъем серый, на 3 контакта1
- Красный корпус электрического разъема, 6 контактов1
- Черный корпус внутреннего электрического разъема, 12 контактов1
- Хомут1
- Аксессуар электрического разъема1
- Аксессуар электрического разъема1
- Корпус внутреннего электрического разъема, 16 контактов1
- Аксессуар электрического разъема3
- Аксессуар электрического разъема3
- Красный корпус электрического разъема, 6 контактов1
- Колпачок полости разъема жгута проводов6
- Красный корпус электрического разъема, 6 контактов1
- Корпус электрического разъема желтого цвета, 6 контактов1
- Колпачок полости разъема жгута проводов6
- Желтый корпус электрического разъема, 6 контактов1
- Внешний корпус электрического разъема черный, 3 контакта2
- Черный корпус внутреннего электрического разъема, 3 контакта3
- Устройство блокировки электрического разъема синее, 3 контакта1
- Корпус красного электрического разъема, 8 контактов1
- Колпачок полости разъема жгута проводов1
- Черный электрический разъем1
- Корпус внешнего электрического разъема черный, 53 контакта1
- Колпачок полости разъема жгута проводов16
- Колпачок полости разъема жгута проводов1
- Корпус внешнего электрического разъема, 48 контактов1
- Колпачок полости разъема жгута проводов15
- Корпус разъема электрический внешний, 3 контакта1
- Контакт электрического разъема синего цвета, на 3 отверстия1
- Черный корпус внутреннего электрического разъема, 3 контакта1
- Устройство блокировки электрического разъема синее, 3 контакта1
- Корпус электрического разъема1
- Черный электрический разъем2
- Внутренний корпус электрического разъема серого цвета, контакты 21
- Аксессуар электрического разъема1
- Хомут1
- Аксессуар электрического разъема1
- Электрический разъем желтый1
- Корпус черного внутреннего электрического разъема, гнезда 181
Ещё 65 позиций состава и артикулы — после регистрации.
