John Deere 1510G — Масляные линии, удлинитель стрелы
· 64 позиций в составе· 1 моделей
Взрыв-схема узла «Масляные линии, удлинитель стрелы» John Deere 1510G: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

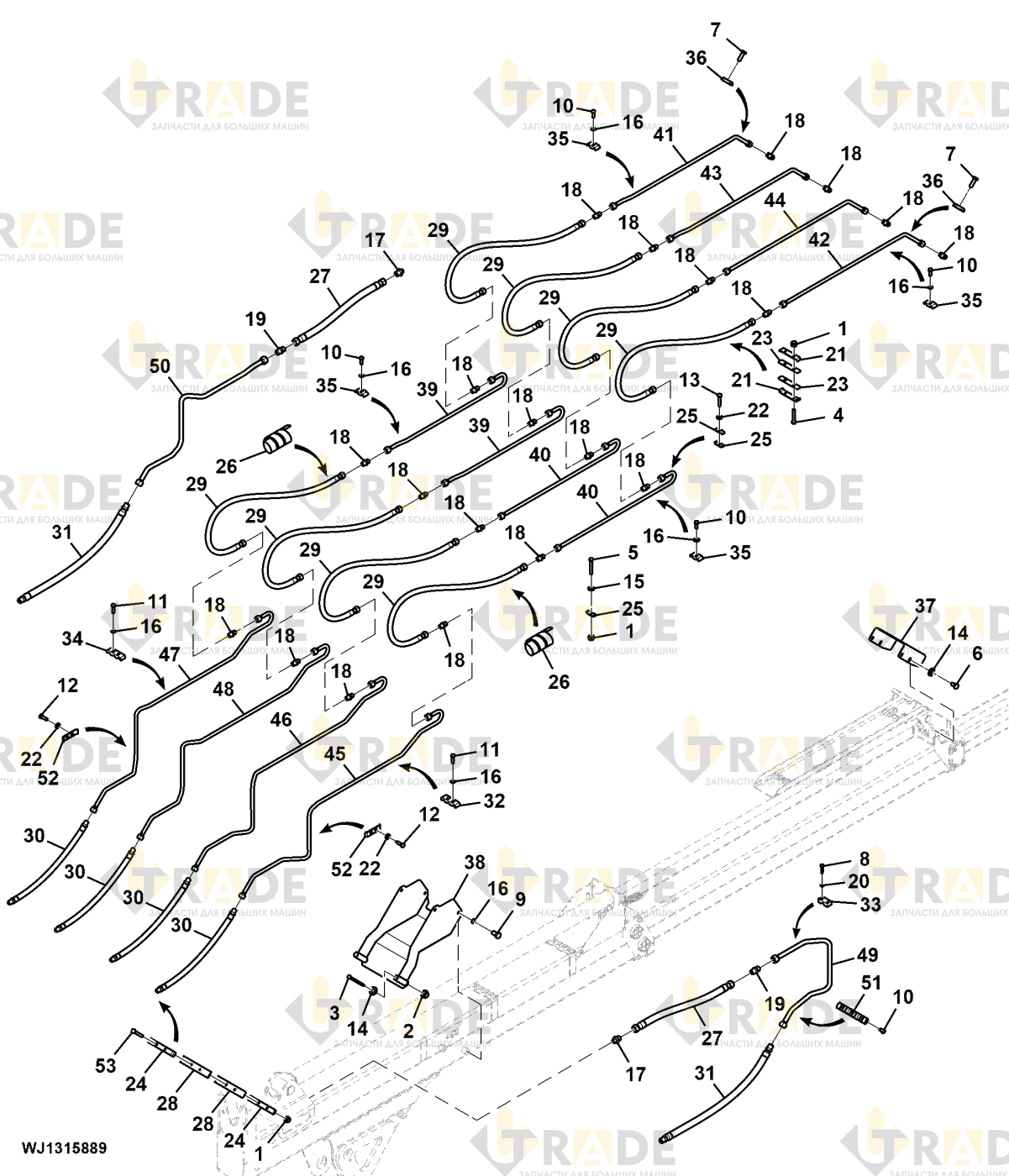

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
32 из 64- Гайка шестигранная контргайка, M810
- Шестигранная контрящаяся гайка, M102
- Винт с шестигранной головкой, M10×1402
- Болт с шестигранной головкой6
- Винт шестигранный, M8×552
- Болт с шестигранной головкой4
- Болт с шестигранной головкой2
- Болт с шестигранной головкой2
- Болт с шестигранной головкой4
- Болт с шестигранной головкой11
- Болт с шестигранной головкой8
- Болт с шестигранной головкой4
- Болт с шестигранной головкой2
- Шайба с круглым отверстием8
- Шайба с круглым отверстием2
- Контршайба23
- Фитинг2
- Фитинг20
- Фитинг2
- Контршайба2
- Держатель хомута6
- Кронштейн6
- Контршайба6
- Амортизатор удлинителя стрелы6
- Кронштейн2
- Кронштейн2
- Кронштейн6
- Защитный кожух шланга изготовленный2
- Гидравлический шланг гидроцилиндра2
- Резиновая пластина2
- Гидравлический шланг - изготавливаемый8
- Гидравлический шланг ротатора и грейфера4
Ещё 32 позиций состава и артикулы — после регистрации.
