John Deere 1270E — Рама выравнивания кабины
· 54 позиций в составе· 1 моделей
Взрыв-схема узла «Рама выравнивания кабины» John Deere 1270E: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

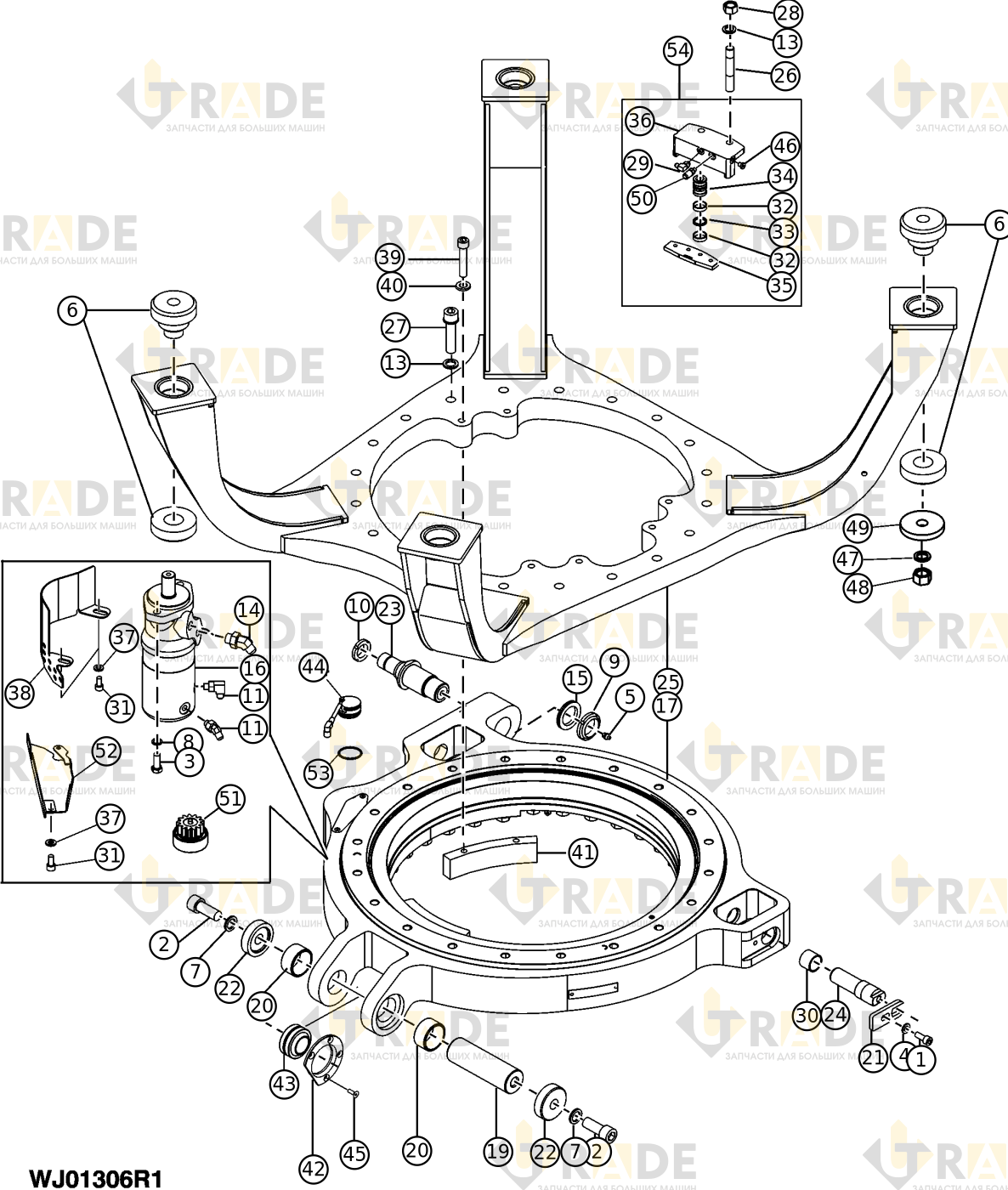

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
27 из 54- Винт2
- Винт с внутренним шестигранником, M20×502
- Болт с шестигранной головкой2
- Шайба с круглым отверстием2
- Смазочный ниппель1
- Амортизатор4
- Контршайба2
- Контршайба2
- Контргайка1
- Контргайка1
- Угловой фитинг2
- Контргайка20
- Отвод фитинговый2
- Контргайка1
- Поворотный гидромотор1
- Комплект уплотнений1
- Подшипник с корпусом1
- Подшипник с корпусом1
- Палец1
- Простая втулка2
- Пластина рамы выравнивания кабины2
- Втулка дистанционная2
- Палец1
- Палец2
- Крепление кабины1
- Шпилька2
- Винт18
