John Deere 1270E — Джойстик левый ( - 2559)
· 51 позиций в составе· 1 моделей

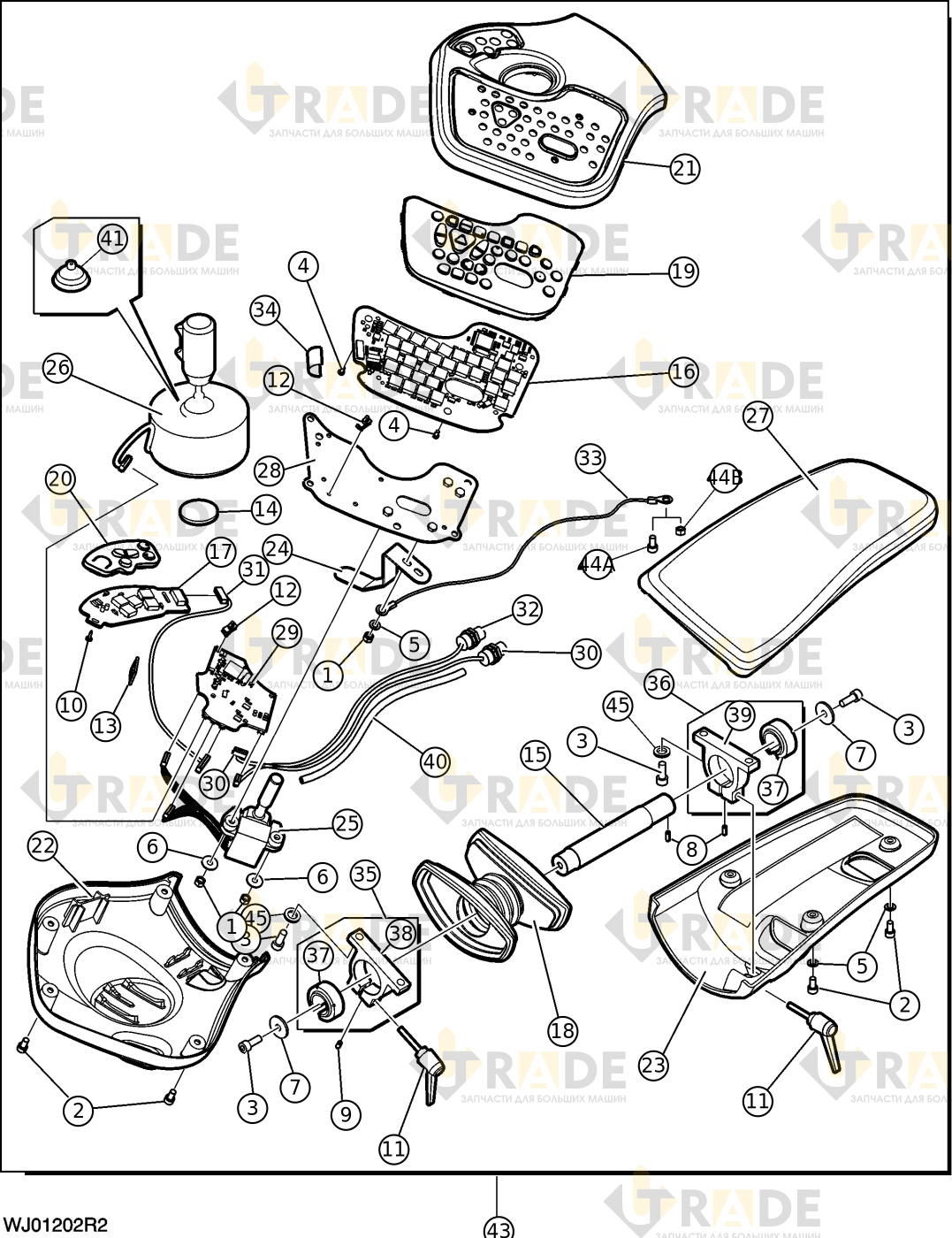

Взрыв-схема узла «Джойстик левый ( - 2559)» John Deere 1270E: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
26 из 51- Шестигранная гайка M54
- Винт9
- Винт с шестигранным углублением, M6×166
- Винт с цилиндрической головкой, M3×63
- Шайба с круглым отверстием5
- Шайба с круглым отверстием2
- Плоская шайба круглая2
- Пружинный штифт2
- Пружинный штифт1
- Винт2
- Рычаг управления2
- Втулка дистанционная7
- Основание джойстика1
- Накладка1
- Прямой штифт с отверстием1
- Плата управления джойстика1
- Плата печатная для джойстика подлокотника слева1
- Печатная плата комплекта левых фонарей1
- Крышка1
- Кнопка, левая сторона1
- Силиконовая кнопка с нажатием, левый большой палец1
- Панель1
- Нижняя панель подлокотника ЛС1
- Защитная панель подлокотника, левая сторона1
- Пластина1
- Рычаг управления рулевым механизмом1
Ещё 25 позиций состава и артикулы — после регистрации.
