John Deere 1270E — Капот двигателя
· 65 позиций в составе· 1 моделей
Взрыв-схема узла «Капот двигателя» John Deere 1270E: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

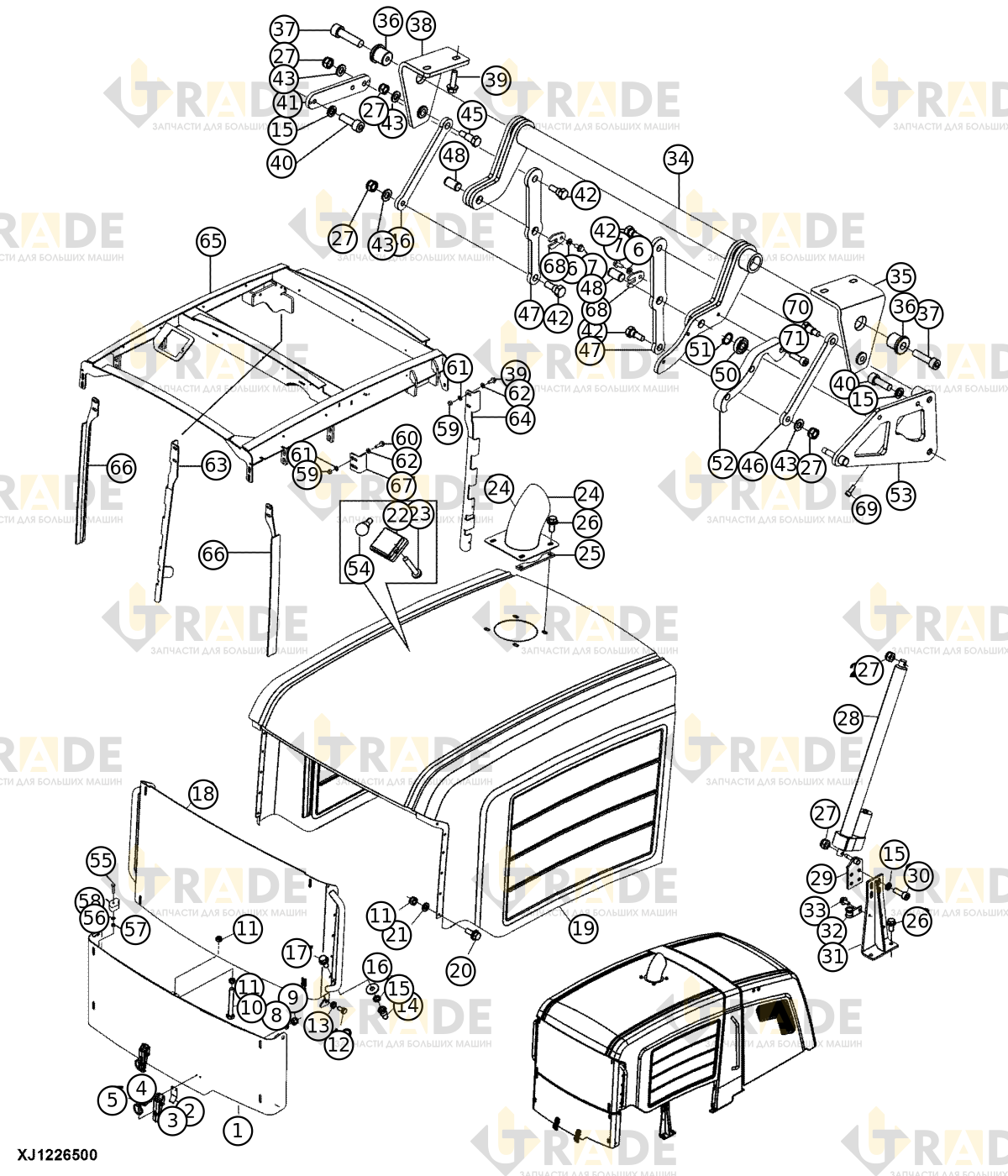

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
33 из 65- Решетка1
- Пружина2
- Защелка крепления капота двигателя2
- Винт с шестигранным углублением, M5×164
- Быстросъемный штифт2
- Контршайба2
- Винт шестигранный с фланцем, M8×162
- Шайба с круглым отверстием4
- Шестигранная самоконтрящаяся гайка, M54
- Болт с шестигранной головкой1
- Гайка самоконтрящаяся шестигранная, M614
- Болт с шестигранной головкой2
- Цилиндрическая втулка с фланцем из сплава2
- Шестигранная корончатая гайка M102
- Контршайба10
- Шайба с круглым отверстием2
- Винт с шестигранной головкой и фланцем, M10×202
- Решетка1
- Передняя крышка капота1
- Шестигранный винт с фланцем, M6×1612
- Шайба с круглым отверстием12
- Лампа внутреннего освещения1
- Лампочка1
- Винт с шестигранным подголовком, M4×252
- Крышка1
- Опорная пластина капота2
- Винт с шестигранной фланцевой головкой, M12×256
- Гайка стопорная шестигранная, M127
- Привод1
- Кронштейн1
- Винт с шестигранным внутренним шлицем, M10×304
- Кронштейн капота двигателя1
- Опора шланга1
Ещё 32 позиций состава и артикулы — после регистрации.
