John Deere 1270E — Крепление кабины с выравниванием

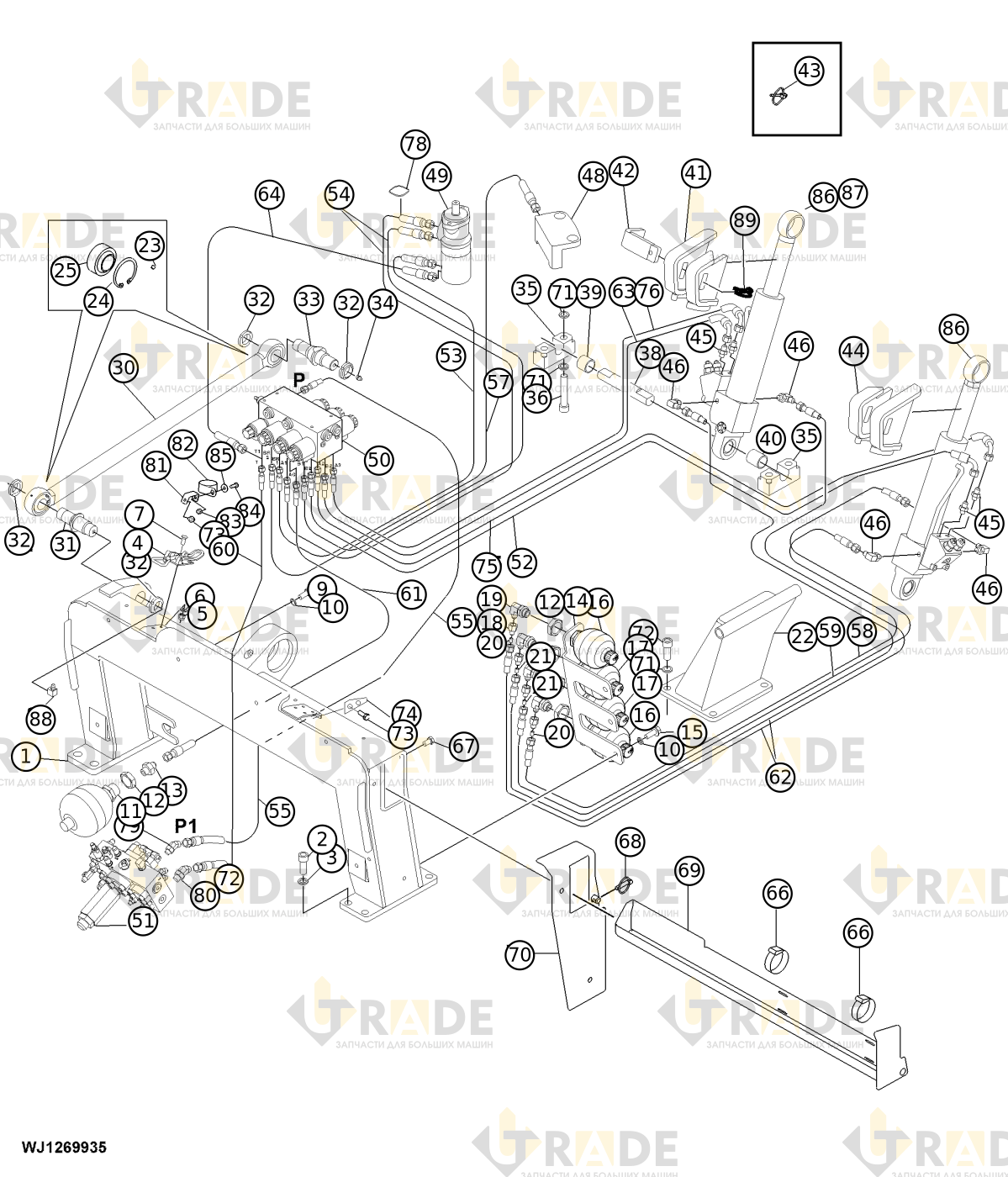

Взрыв-схема узла «Крепление кабины с выравниванием» John Deere 1270E: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
41 из 81- Рама1
- Винт8
- Контршайба12
- Упор крепления кабины фиксированный2
- Шестигранная самоконтрящаяся гайка, M58
- Шайба с круглым отверстием8
- Винт с потайной головкой, M5×168
- Болт с шестигранной головкой2
- Контршайба5
- Гидроаккумулятор1
- Гайка шестигранная, M335
- Фитинг1
- Крепежная пластина кабины выравнивания1
- Винт с шестигранной фланцевой головкой, M12×303
- Гидроаккумулятор2
- Гидроаккумулятор2
- Фитинг4
- Отвод фитинговый4
- Дюза2
- Дюза2
- Кронштейн крепления кабины выравнивания1
- Установочный винт с шестигранным отверстием без головки, M6×62
- Внутреннее стопорное кольцо2
- Шаровый шарнир2
- Тяга рулевого управления в сборе1
- Палец1
- Контргайка4
- Палец1
- Смазочный ниппель1
- Крепежный элемент4
- Винт8
- Палец2
- Втулка2
- Втулка2
- Кронштейн1
- Фиксаторная пластина2
- Быстросъемный штифт2
- Кронштейн1
- Фитинг4
- Угловой фитинг4
- Гидроцилиндр2
Ещё 40 позиций состава и артикулы — после регистрации.
