John Deere 1270E — Консоль и дисплей в сборе, XL PC (001996 - )
· 77 позиций в составе· 1 моделей
Взрыв-схема узла «Консоль и дисплей в сборе, XL PC (001996 - )» John Deere 1270E: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

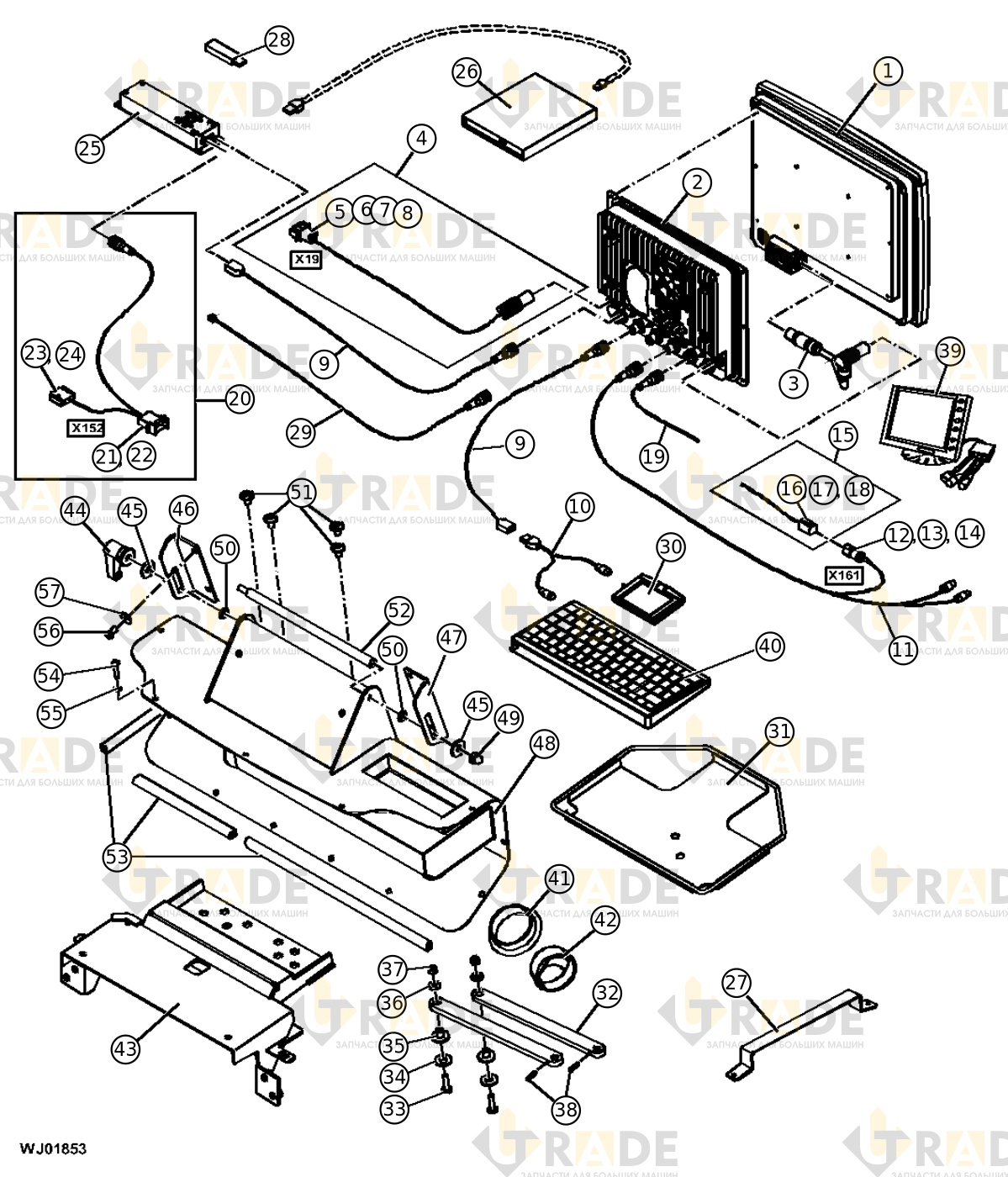

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
39 из 77- Монитор1
- Микрокомпьютер1
- Аппаратное обеспечение двухъядерного компьютера1
- Жгут проводки консоли и дисплея в сборе1
- Литиевая батарея1
- Осевая вентиляторная установка1
- Микрокомпьютер жесткого диска1
- Жгут проводов1
- Жгут проводов1
- Корпус внешнего электрического разъема, 8 контактов1
- Контакт электрического разъема7
- Контакт электрического разъема оранжевого цвета, 8 контактов1
- Заглушка отверстия электрического разъема1
- Жгут проводов2
- Позиция компьютерного оборудования1
- Жгут проводов адаптера камеры1
- Электрический разъем в сборе1
- Устройство блокировки электрического разъема1
- Контактный штифт клеммы электрического разъема4
- Жгут проводов1
- Корпус электрического разъема1
- Оранжевый электрический разъем в сборе, 4 контакта1
- Контакт электрического разъема4
- Жгут проводов1
- Жгут проводов1
- Корпус электрического разъема1
- Контакт электрического разъема3
- Контакт электрического разъема3
- Разъем электрический в сборе1
- USB-хаб, 4 порта с интегрированным блоком питания1
- Изделие аппаратного обеспечения1
- Кронштейн1
- USB-накопитель (флешка), 16 ГБ1
- Жгут проводки консоли и дисплея в сборе1
- Компьютерная принадлежность1
- Кронштейн консоли и дисплея1
- Рычаг консоли и дисплея2
- Винт с шестигранным подголовком и фланцем, M6×252
- Шайба2
Ещё 38 позиций состава и артикулы — после регистрации.
