John Deere 1270E — Кожухи и защиты задней рамы
· 59 позиций в составе· 1 моделей
Взрыв-схема узла «Кожухи и защиты задней рамы» John Deere 1270E: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

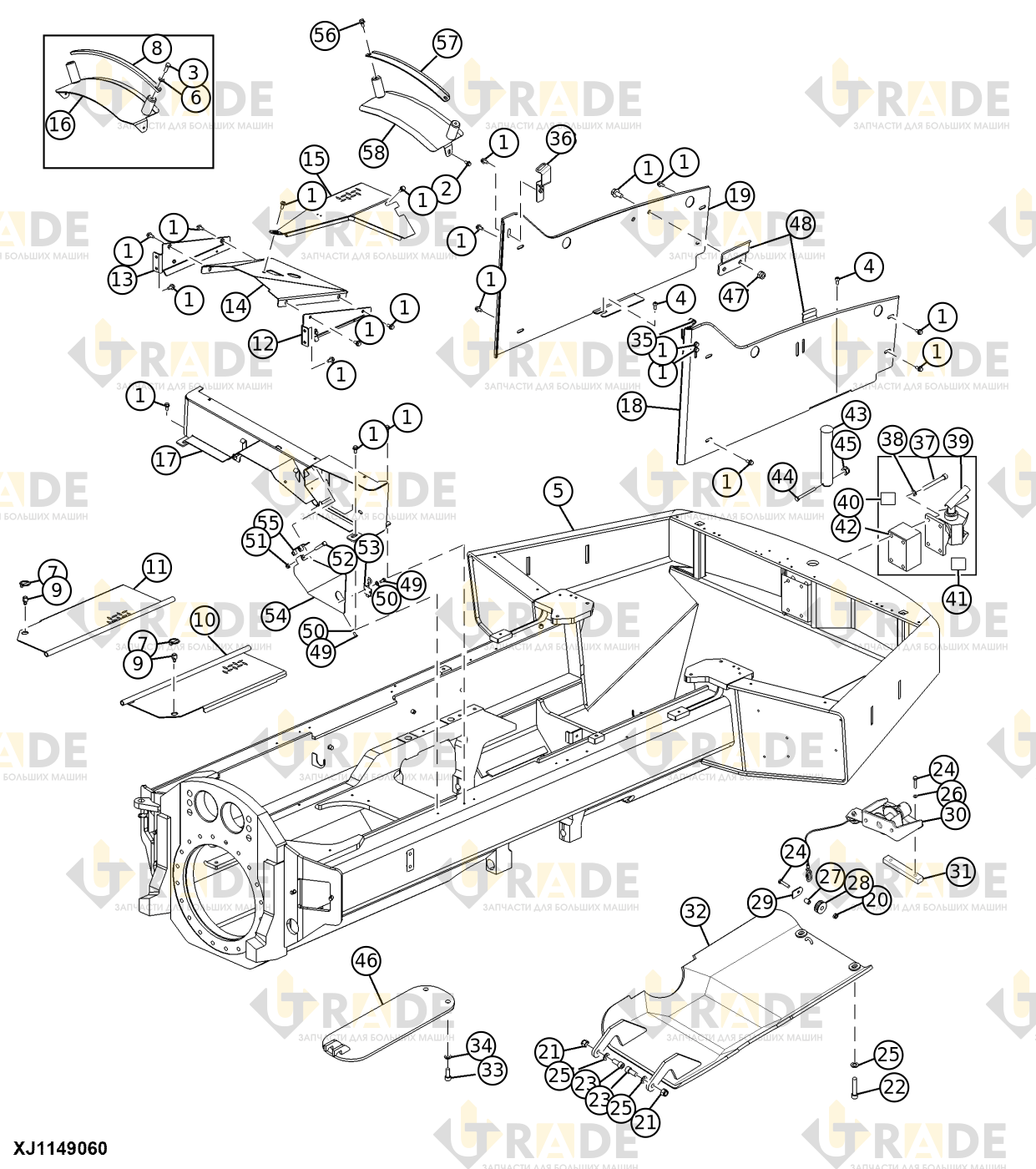

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
30 из 59- Винт с шестигранной головкой и фланцем, M10×2031
- Винт шестигранный с фланцем, M8×162
- Болт с шестигранной головкой2
- Винт с внутренним шестигранником, M10×202
- Рама защиты задней части капота1
- Рама защиты задней части капота1
- Шайба с круглым отверстием2
- Быстросъемный штифт2
- Кронштейн1
- Шпилька круглого сечения, M10×402
- Крышка аккумуляторной батареи1
- Крышка аккумуляторной батареи1
- Крышка1
- Крышка1
- Крышка1
- Задняя платформа тележки1
- Крышка1
- Крышка1
- Крышка1
- Крышка левая1
- Шестигранная контрящаяся гайка, M101
- Гайка самоконтрящаяся с шестигранной головкой, M162
- Винт цилиндрической головки, M16×802
- Винт с цилиндрической головкой, M16×352
- Винт с шестигранной головкой, M10×453
- Шайба с круглым отверстием4
- Контршайба2
- Втулка1
- Шкив1
- Пластина передней рамы1
Ещё 29 позиций состава и артикулы — после регистрации.
