John Deere 1270E — Поворотное устройство (Sampo-Hydraulics, BBR 15 HD) (XXXXXX - )
· 57 позиций в составе· 1 моделей

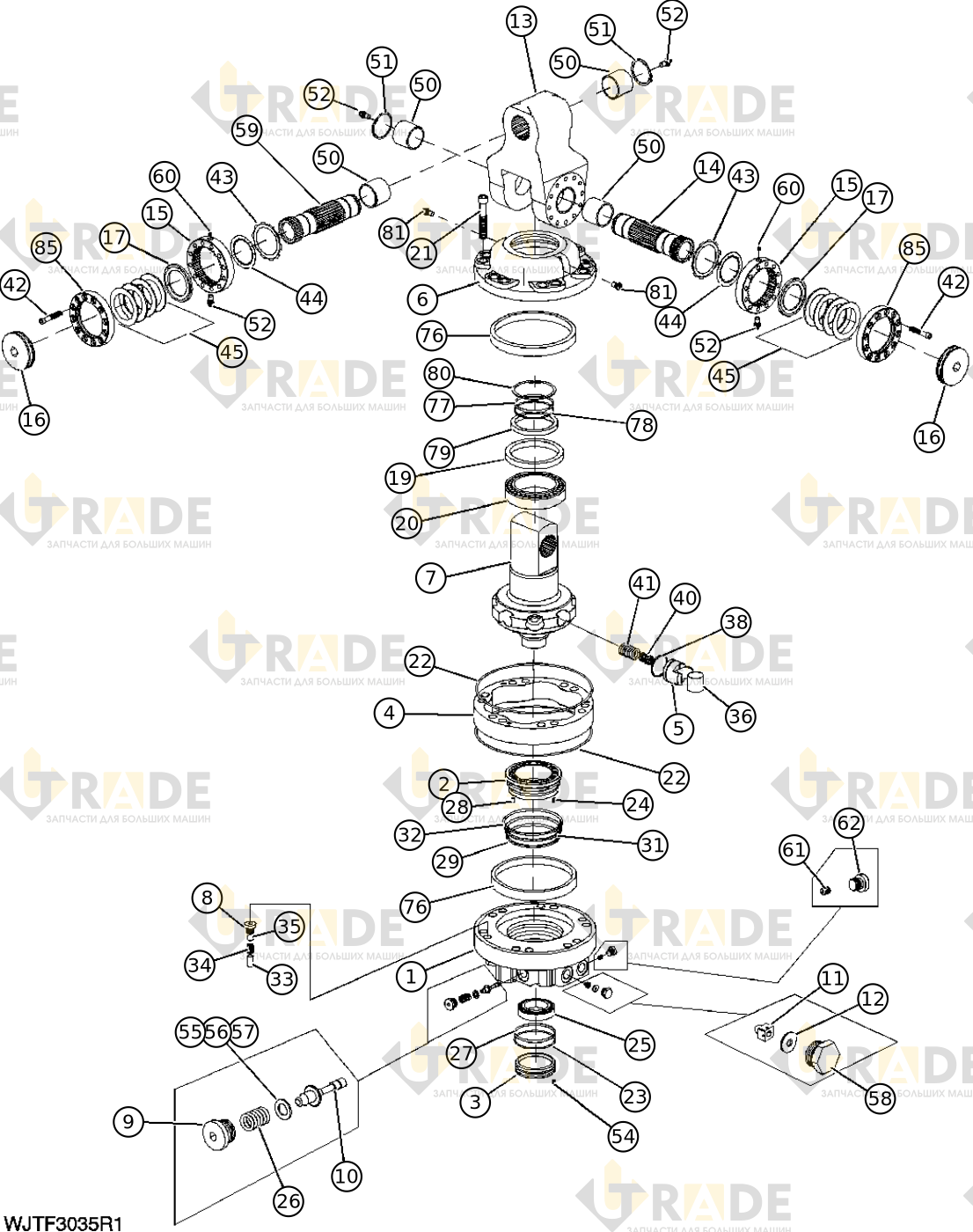

Взрыв-схема узла «Поворотное устройство (Sampo-Hydraulics, BBR 15 HD) (XXXXXX - )» John Deere 1270E: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
29 из 57- Вращатель и звено1
- Комплект уплотнений ротатора1
- Комплект тормоза ротатора1
- Комплект тормоза ротатора1
- Комплект пальца и втулки1
- Комплект пальца и втулки1
- Комплект поршней гидравлического ротатора1
- Распределительная пластина1
- Крышка1
- Кулачок1
- Крышка ротатора1
- Кольцо поворотного механизма1
- Обратный клапан2
- Пробка ротатора2
- Золотник ротатора2
- Отверстие2
- Кронштейн2
- Стойка1
- Центральная тяга ротатора1
- Шестерня2
- Крышка2
- Поршневое кольцо2
- Конический роликовый подшипник1
- Винт12
- Пружина14
- Конический роликовый подшипник1
- Пружина2
- Уплотнительное кольцо1
- Уплотнительное кольцо1
Ещё 28 позиций состава и артикулы — после регистрации.
