Sany SRSC45H1 — Схема расположения тормозной системы с радиатором
Ричстакер· 79 позиций в составе· 2 моделей
Взрыв-схема узла «Схема расположения тормозной системы с радиатором» Sany SRSC45H1: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

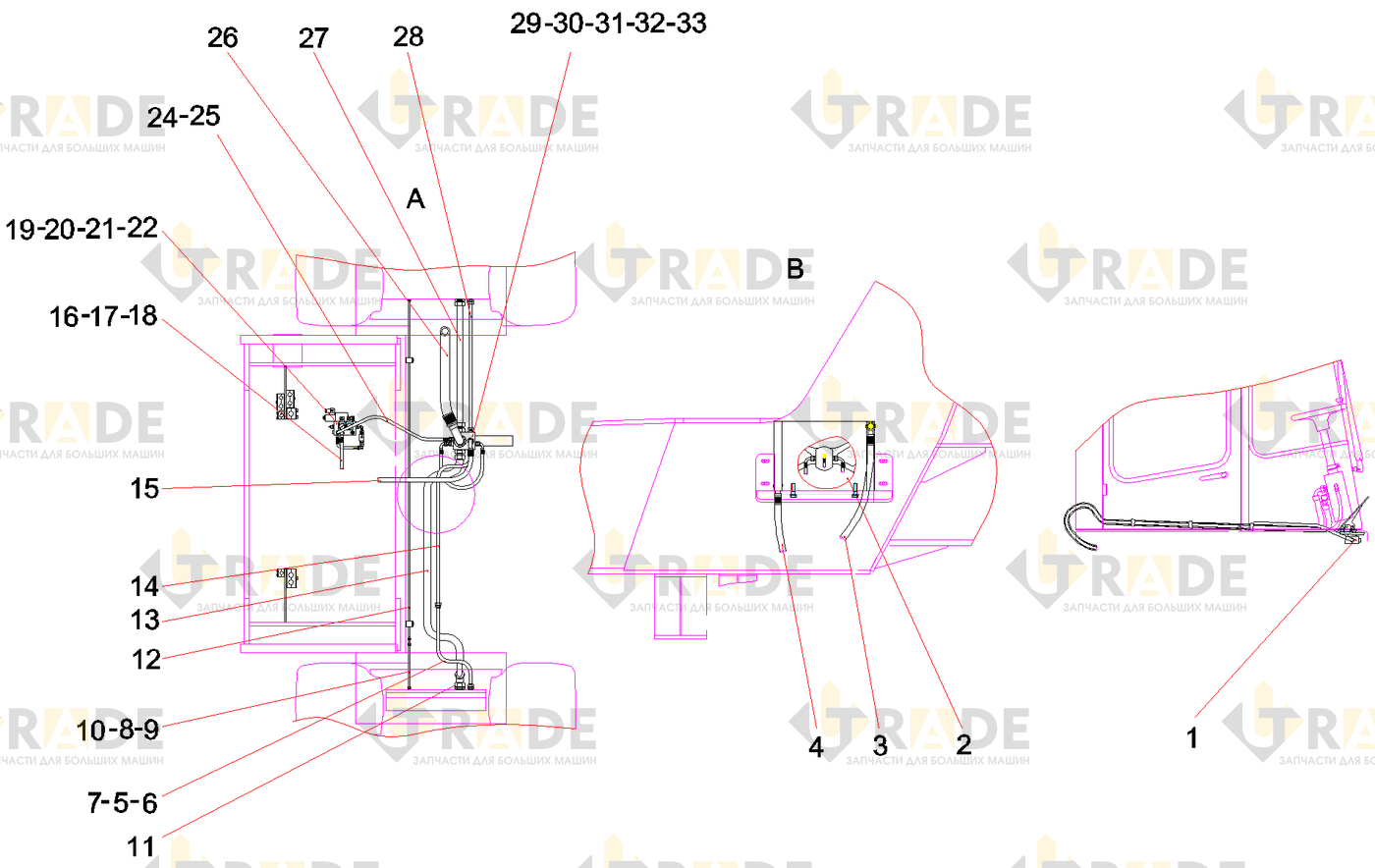

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
40 из 79- Сборочный чертеж тормозного клапанаузел
- Устройство радиатора в сбореузел
- Резиновая труба
- Резиновая труба в сборе
- Торцевое проходное соединение
- Стальная труба для впуска промывочного масла в сборе S
- Штуцер трубопровода
- Тормозная стальная трубка в сборе S
- Торцевое проходное соединение
- Торцевое проходное соединение
- L-образный комбинированный тройник
- Тормозная стальная трубка в сборе L
- Резиновая труба
- Стальная труба для впуска промывочного масла в сборе L
- Резиновая труба в сборе
- Резиновая труба
- L-образный комбинированный тройник
- Блок тормозных клапановузел
- Торцевое проходное соединение
- Болт
- Шайба
- Пружинная шайба
- Резиновая труба в сборе
- Резиновая труба в сборе
- Прямоугольное комбинированное соединение
- Резиновая труба в сборе
- Резиновая труба в сборе
- Сборка маслосборного блокаузел
- Монтажная пластина
- Винт
- Пружинная шайба
- Шайба
- Манометрическое соединение
- Резиновая труба
- Узел большого аккумулятораузел
- Торцевое проходное соединение
- Держатель шланга
- Резиновая труба
- Резиновая труба в сборе
- Резиновая труба
Ещё 39 позиций состава и артикулы — после регистрации.
