Sany SRSC45H1 — Приводная ось
Ричстакер· 133 позиций в составе· 1 моделей
Взрыв-схема узла «Приводная ось» Sany SRSC45H1: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

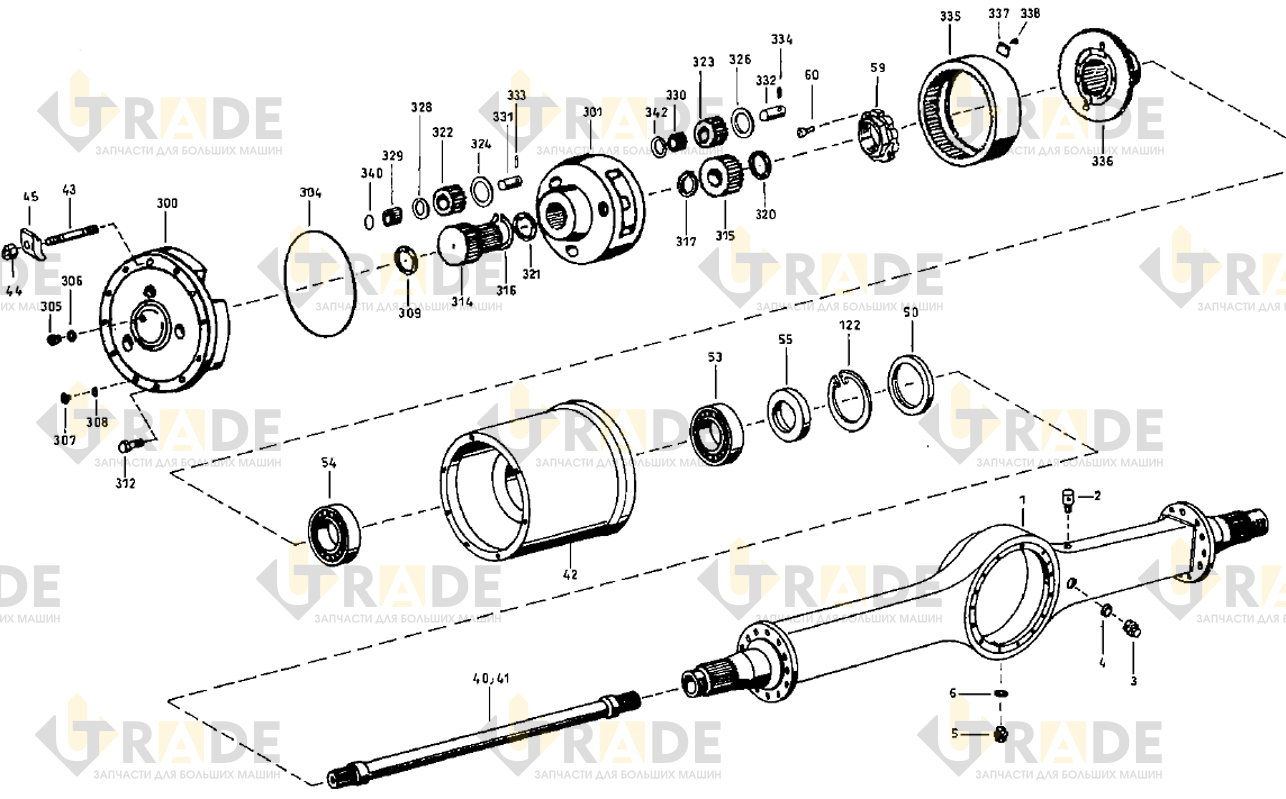

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
67 из 133- Корпус оси привода
- Дыхательная пробка
- Пробка-болт
- Уплотнительное кольцо
- Полуось
- Ступица колеса
- Шпилька
- Уплотнительное кольцо
- Конические роликовые подшипники
- Конические роликовые подшипники
- Распорная втулка
- Гайка предохранительная
- Внутренний шестигранный винт
- Тормозной стальной лист
- Тормозной диск
- Поршень
- Пружинное стопорное кольцо
- Обсадная колонна
- Внутренний шестигранный винт
- Тормозная поддержка
- Болт с шестигранной головкой
- О-образное кольцо
- Сальник поршня
- Сальник поршня
- Корпус тормоза
- Корпус тормоза
- О-образное кольцо
- О-образное кольцо
- О-образное кольцо
- Внутренний шестигранный винт
- О-образное кольцо
- Внутренний шестигранный винт
- Болт с шестигранной головкой
- Уплотнение зеркала
- Пробка-болт
- Уплотнительное кольцо
- Пробка-болт
- Уплотнительное кольцо
- Соединение
- Уплотнительное кольцо
- Выпускной клапан
- Фланцевый винт
- Обсадная колонна
- Кожух планетарного редуктора
- Опорное седло
- Держатель планетарной передачи
- Пробка-болт
- Уплотнительное кольцо
- О-образное кольцо
- Пробка-болт
- Уплотнительное кольцо
- Упорное кольцо
- Внутренний шестигранный винт
- Солнечная шестерня
- Стопорное кольцо
- Солнечная шестерня
- Пружинное стопорное кольцо
- Шайба
- Упорное кольцо
- Планетарная передача
- Шайба
- Планетарная передача
- Шайба
- Подшипник качания
- Подшипник качания
- Вал штифта
- Вал штифта
Ещё 66 позиций состава и артикулы — после регистрации.
