Sany SRSC45H1 — Рулевая осьв сборе
Ричстакер· 70 позиций в составе

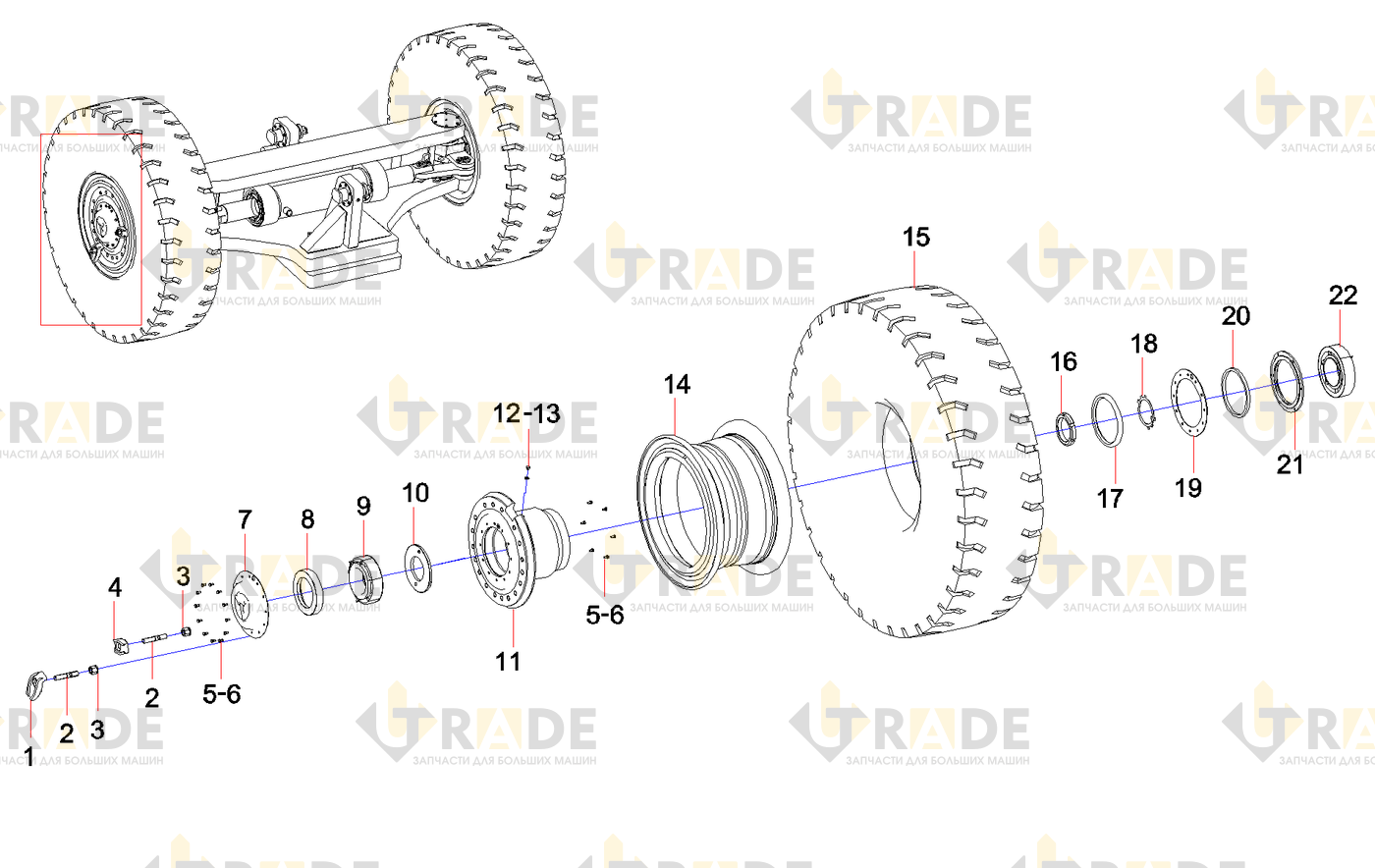

Взрыв-схема узла «Рулевая осьв сборе» Sany SRSC45H1: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
35 из 70- Нажимная планка
- Шпилька
- Нажимная планка
- Гайка ступицы
- Болт
- Крышка
- Пружинная шайба
- Стопорное кольцо
- Подшипник качания
- Ступица колеса
- Распорка подшипника
- Шайба
- Обод колесаузел
- Пробка
- Шинаузел
- Гайка
- Уплотнительное кольцо
- Шайба
- Войлочное кольцо
- Обложка сальника
- Подшипник качания
- Седло пружины
- Уплотнительная прокладка
- Гайка
- Косой штифт
- Шайба косого штифта
- Пружинная шайба
- О-образное кольцо
- Седло пружины
- О-образное кольцо
- О-образное кольцо
- Сальник VDA
- Резервная пластина II
- Нижняя площадка
- Втулка
Ещё 35 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы SRSC45H1
