Sany SRSC45H1 — Рама в сборе
Ричстакер· 50 позиций в составе

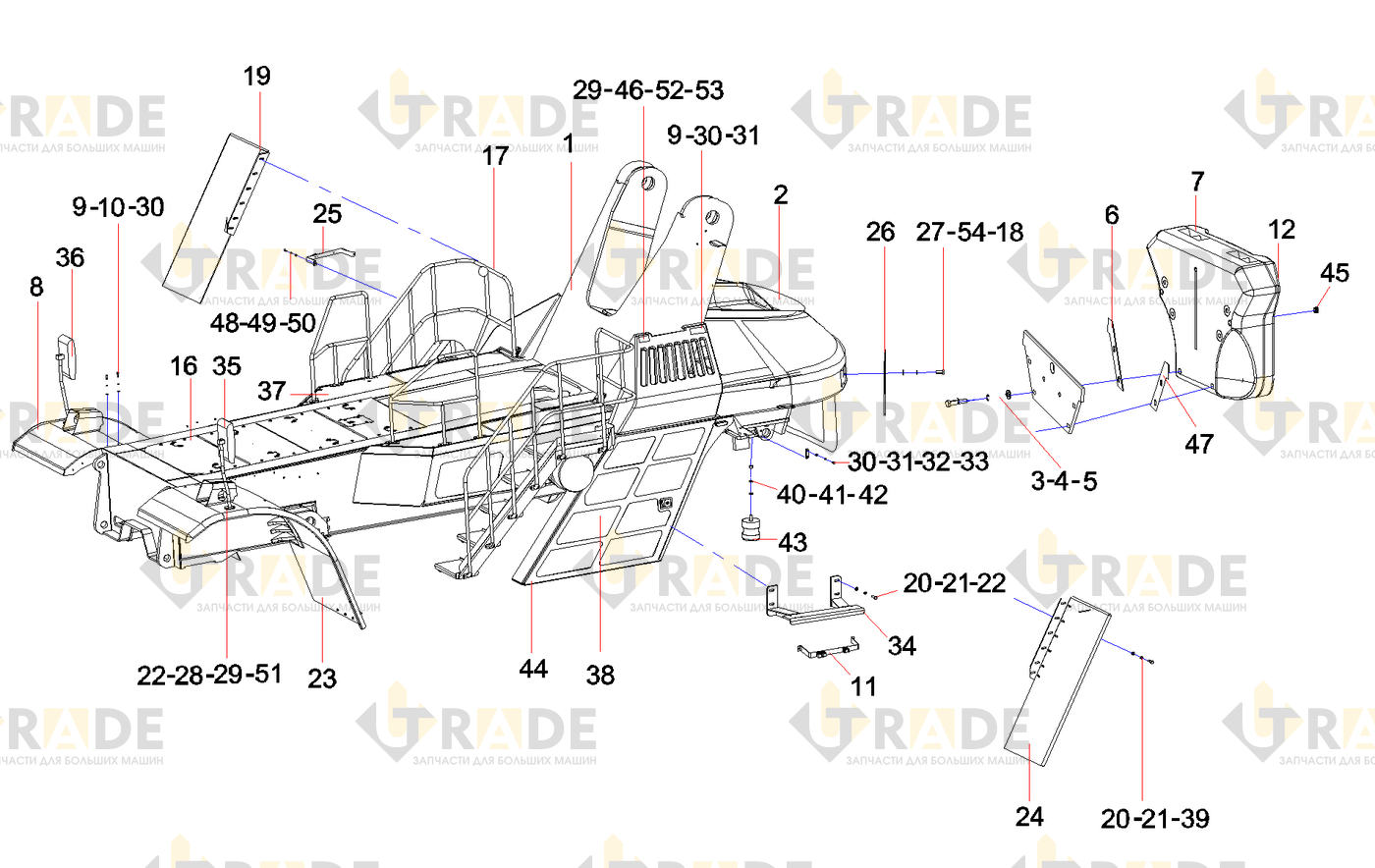

Взрыв-схема узла «Рама в сборе» Sany SRSC45H1: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 50- Сварка группы корпуса рамы
- Система фиксированного противовесаузел
- Пружинная шайба
- Шайба
- Болт
- Нижняя прокладка противовеса
- Задний противовес
- Крыло (правое)узел
- Болт
- Шайба
- Стойка
- Штекер 42
- Крышка в сбореузел
- Стремянка для прохода в сбореузел
- Шайба
- Заднее крыло (правая сторона)узел
- Шайба
- Пружинная шайба
- Болт
- Крыло (левое)узел
- Заднее крыло (левая сторона)узел
- Кронштейн водомасляного сепаратора
- Монтажная пластина заднего фонаря
- Винт
- Шайба
Ещё 25 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы SRSC45H1
