Sany SRSC45H1 — двигатель в сборе с коробкой передач
Ричстакер· 69 позиций в составе
Взрыв-схема узла «двигатель в сборе с коробкой передач» Sany SRSC45H1: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

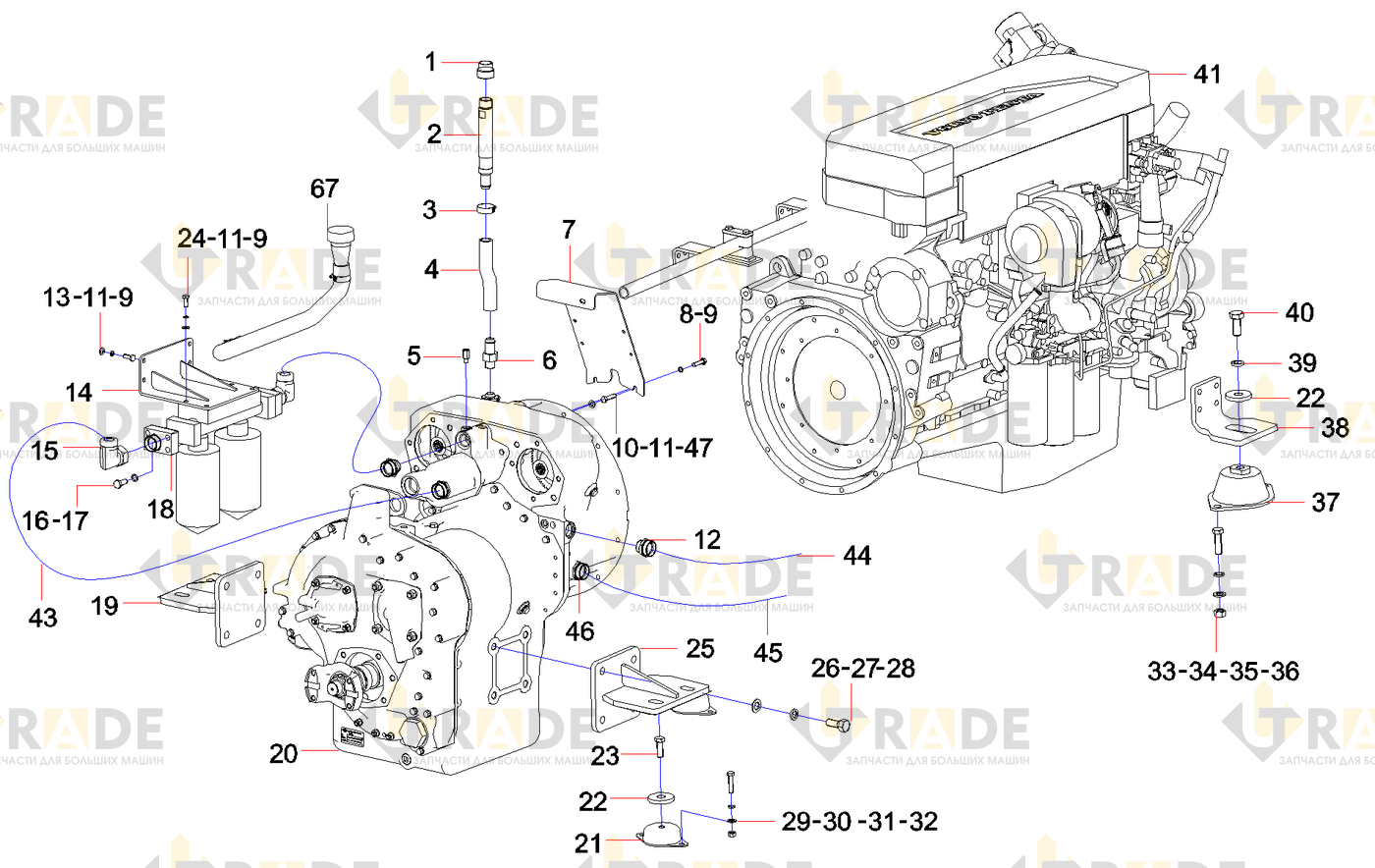

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
35 из 69- Крышка топливного бака
- наполнитель масла
- Хомут
- Резиновая труба
- Соединение
- соединитель датчик давления
- стойка
- Болт
- Пружинная шайба
- Болт
- Шайба
- кронштейн масляного фильтра
- Торцевое проходное соединение
- Винт
- Прямоугольное комбинированное соединение
- Болт
- Пружинная шайба
- правая опора трансмиссии
- Коробка передачузел
- соединитель выпускной маслопроводной трубки
- Шайба
- Амортизатор
- Болт
- Болт
- левая опора трансмиссии
- Пружинная шайба
- Болт
- Шайба
- Болт
- Пружинная шайба
- Шайба
- Гайка
- Болт
- Пружинная шайба
- Шайба
Ещё 34 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы SRSC45H1
