Sany SRSC45D3 — Система кондиционирования воздуха
Ричстакер· 22 позиций в составе· 2 моделей

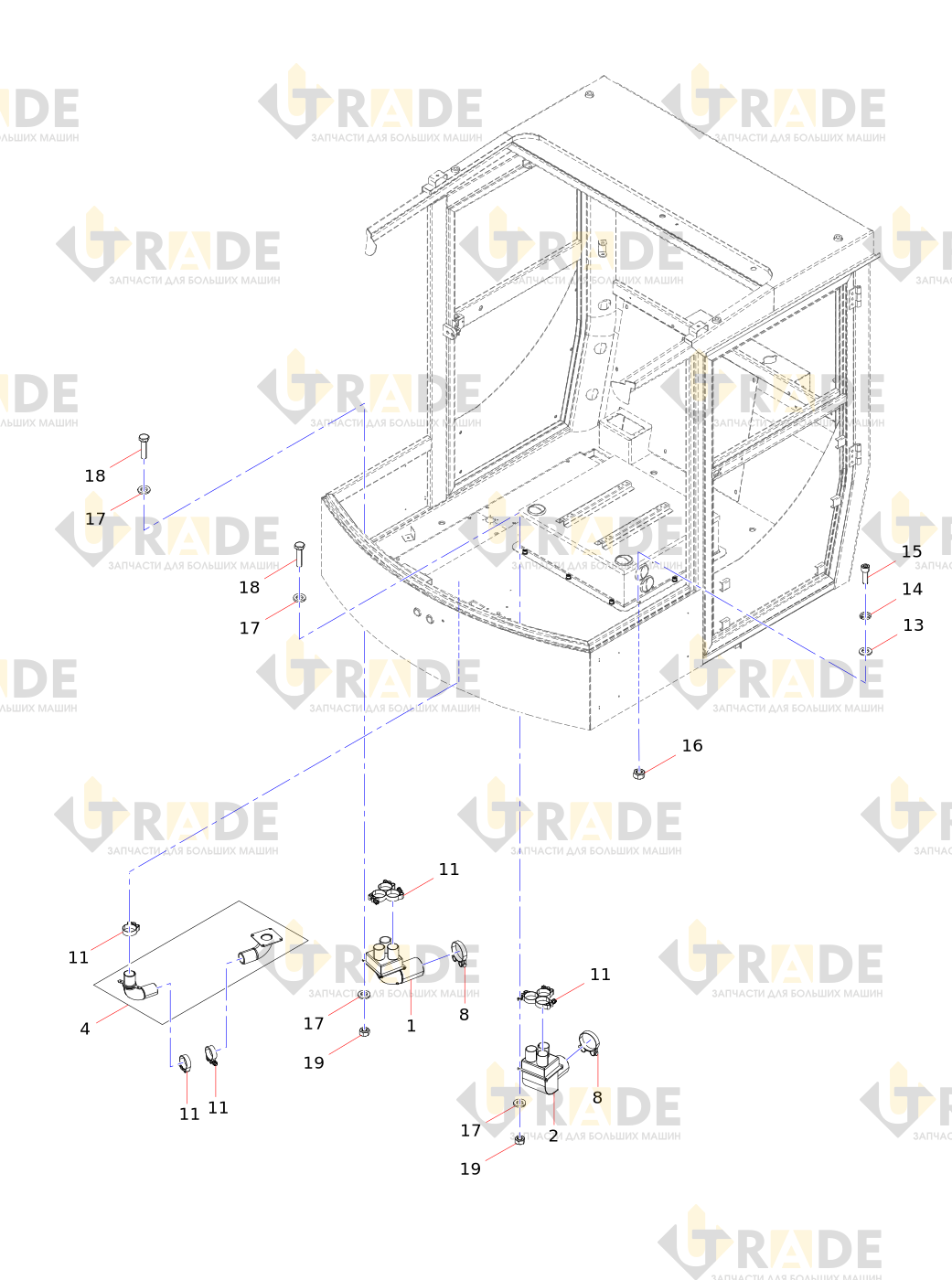

Взрыв-схема узла «Система кондиционирования воздуха» Sany SRSC45D3: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
11 из 22- Направляющая крышка
- Направляющая крышка
- Кондиционер в сбореузел
- Монтажная пластина клапана теплой воды
- Вентиляционная труба разморозки
- Поддержка сушилки
- T-образный зажимный хомут
- Хомут шланга
- Хомут
- T-образный зажимный хомут
- Крепёжный зажим
Ещё 11 позиций состава и артикулы — после регистрации.
