Sany SRSC45D3 — Правая сторона в сборе
Ричстакер· 53 позиций в составе· 2 моделей
Взрыв-схема узла «Правая сторона в сборе» Sany SRSC45D3: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

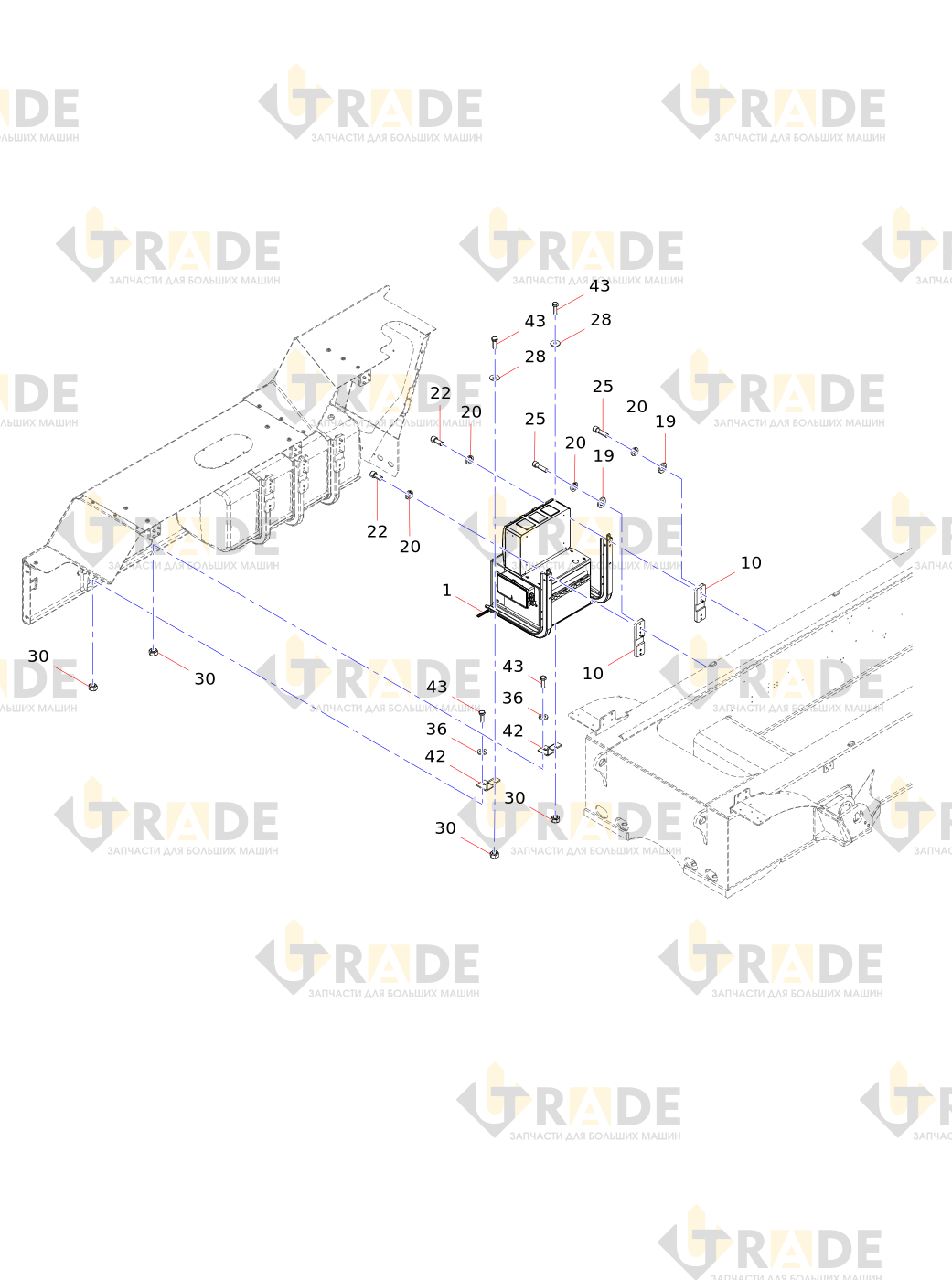

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
27 из 53- Кронштейн шкафа управления электроприборамиузел
- Правая защитная пластина (2)
- Боковая пластина передней крышки
- Верхняя крышка в сборе
- Дверь масляного бачка
- Крышка батарейного отсека
- Топливный бак в сбореузел
- Правая защитная пластина (1)
- Кронштейн масляного бачка
- Шарнир
- Монтажная пластина масляного бачка
- Пластина круглой крышки
- Косынка
- Средняя соединительная пластина
- Дверной замок
- Брызговикузел
- Эластичная прокладка
- Косынка
- Шайба
- Пружинная шайба
- Болт
- Винт
- Пружинная шайба
- Винт
- Винт
- Шайба
- Болт
