Sany SRSC45D3 — Схема трубопроводной системы штанги
Ричстакер· 42 позиций в составе· 1 моделей
Взрыв-схема узла «Схема трубопроводной системы штанги» Sany SRSC45D3: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

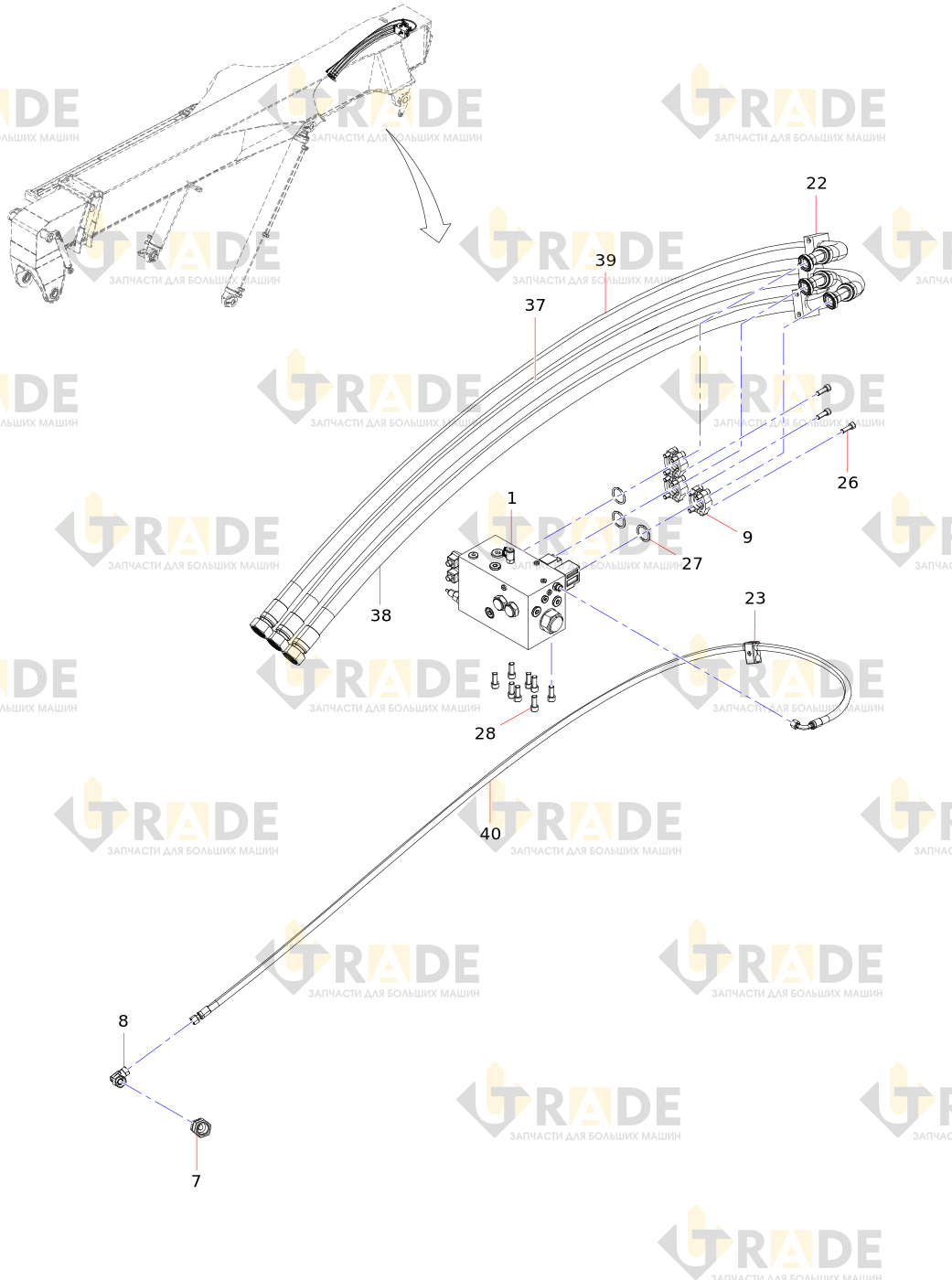

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
21 из 42- Блок телескопических клапановузел
- Блок клапанов правого шагаузел
- Корпус комбинированного трубного зажима
- L-образный комбинированный тройник
- Стыковое прямое укороченное резьбовое соединение
- Комбинированный нижний трубный зажим стрелы
- Блок клапанов левого продольного наклонаузел
- Разъемный фланец
- Прямоугольное комбинированное соединение
- Корпус трубного хомута
- Комбинированный верхний трубный зажим стрелы
- Хомут трубопровода
- Защитная пластина хомута трубы штанги
- Болт
- Шайба
- Резиновая труба
- Крышка трубного хомута
- Корпус комбинированного трубного зажима
- Шайба
- Пружинная шайба
- Болт
Ещё 21 позиций состава и артикулы — после регистрации.
