Sany SRSC45D3 — схема расположения трубопровода клапана насоса
Ричстакер· 115 позиций в составе
Взрыв-схема узла «схема расположения трубопровода клапана насоса» Sany SRSC45D3: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

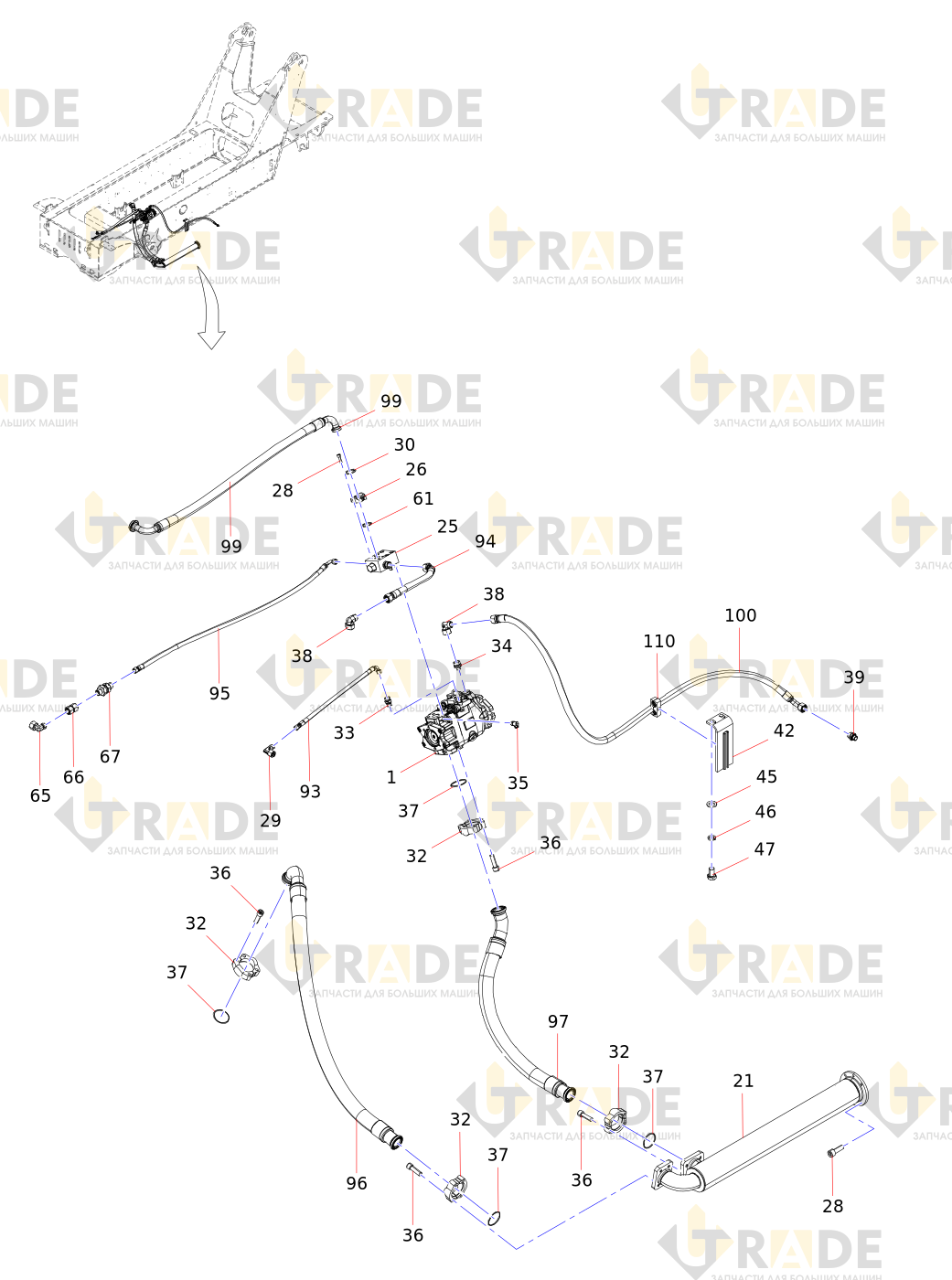

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
58 из 115- Поршневой насос с открытым колесом
- стальная труба с шагом в сборе 2
- стальная труба с шагом в сборе 1
- сборка стальных труб рамы шасси 6
- Прямоугольное комбинированное соединение
- сборка стальных труб рамы шасси 5
- Прямоугольное комбинированное соединение
- телескопическая стальная труба в сборе 1
- телескопическая стальная труба в сборе 2
- телескопическая стальная труба в сборе 3
- телескопическая поддержка для стальных труб
- телескопическая стальная труба
- телескопическая стальная труба
- телескопическая стальная труба
- обратный клапан в сбореузел
- L-образный комбинированный тройник
- Прямоугольное комбинированное соединение
- стальная труба возврата масла в сборе
- стальная труба
- стальная труба
- Маслопоглощающая стальная труба
- стальная труба возврата масла в сборе
- рама шасси стальная труба в сборе 4
- Прямоугольное комбинированное соединение
- блок обратных клапановузел
- рама шасси стальная труба в сборе 2
- Разъемный фланец
- Винт
- Прямоугольное комбинированное соединение
- Кольцо O-образное
- рама шасси стальная труба в сборе 1
- Разъемный фланец
- Торцевое проходное соединение
- Манометрическое соединение
- Торцевое проходное соединение
- Винт
- О-образное кольцо
- Прямоугольное комбинированное соединение
- Торцевое проходное соединение
- Торцевое проходное соединение
- Кольцо O-образное
- кронштейн для стальной трубы возврата масла
- Хомут трубопровода
- Хомут трубопровода
- Шайба
- Пружинная шайба
- главный клапан в сбореузел
- Болт
- Винт
- Хомут трубопровода
- Хомут трубопровода
- корпус трубного хомута
- гайка опорного рейса SM6
- Разъемный фланец
- Кольцо O-образное
- L-образный комбинированный тройник
- Стыковое прямое укороченное резьбовое соединение
- Прямоугольное комбинированное соединение
Ещё 57 позиций состава и артикулы — после регистрации.
