Sany SRSC45D3 — Сборка стрелы
Ричстакер· 70 позиций в составе· 1 моделей
Взрыв-схема узла «Сборка стрелы» Sany SRSC45D3: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

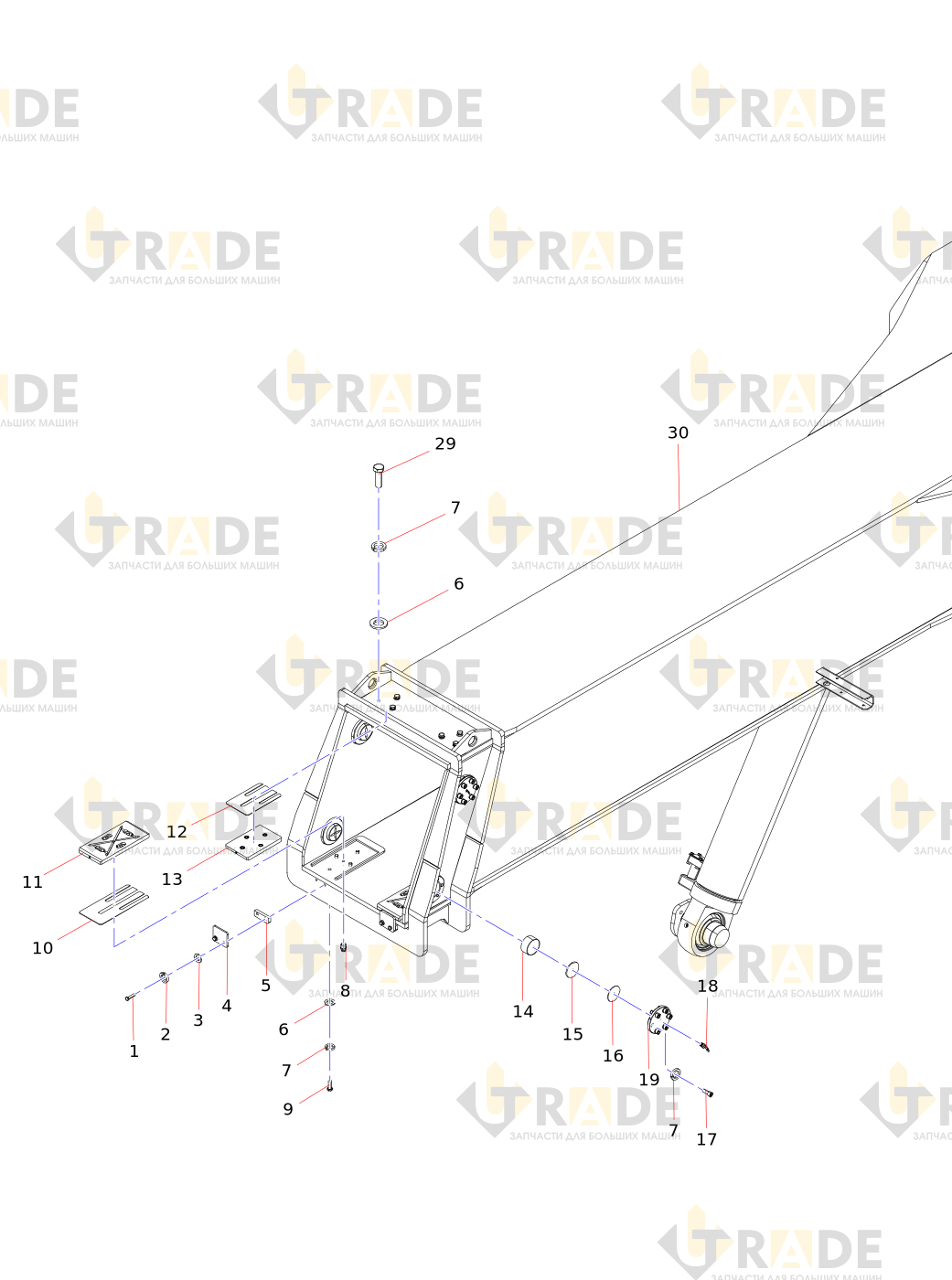

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
35 из 70- Болт
- Пружинная шайба
- Прижимная плита ползунка
- Шайба
- Подстилка
- Пружинная шайба
- Шайба
- Масленка
- Болт
- Регулировочная прокладка длинного ползуна
- Нижний ползун в сбореузел
- Верхний ползун в сбореузел
- Регулировочная прокладка ползунка (2)
- Боковой скользящий блок
- Боковая прокладка скользящего блока
- Регулировочная прокладка бокового скользящего блока
- Винт
- Масленка
- Пластина обложки бокового скользящего блока
- Подшипник скольжения
- Цилиндр шагаузел
- Вал цилиндра шага в сборе
- Пружинная шайба
- Шайба
- Болт
- Нейлоновая опорная пластина
- Подшипник скольжения
- Задняя ось в сборе
- Болт
- Основная секция стрелы
- Болт
- Подшипник скольжения
- Телескопическая штанга
- Демпфирующий цилиндрузел
- Шарнирный подшипник
Ещё 35 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
