Caterpillar M324D2 MH — Трубопроводы в сборе -обратный клапан -регулируемый по объему цилиндр рукояти
· 59 позиций в составе· 1 моделей
Взрыв-схема узла «Трубопроводы в сборе -обратный клапан -регулируемый по объему цилиндр рукояти» Caterpillar M324D2 MH: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

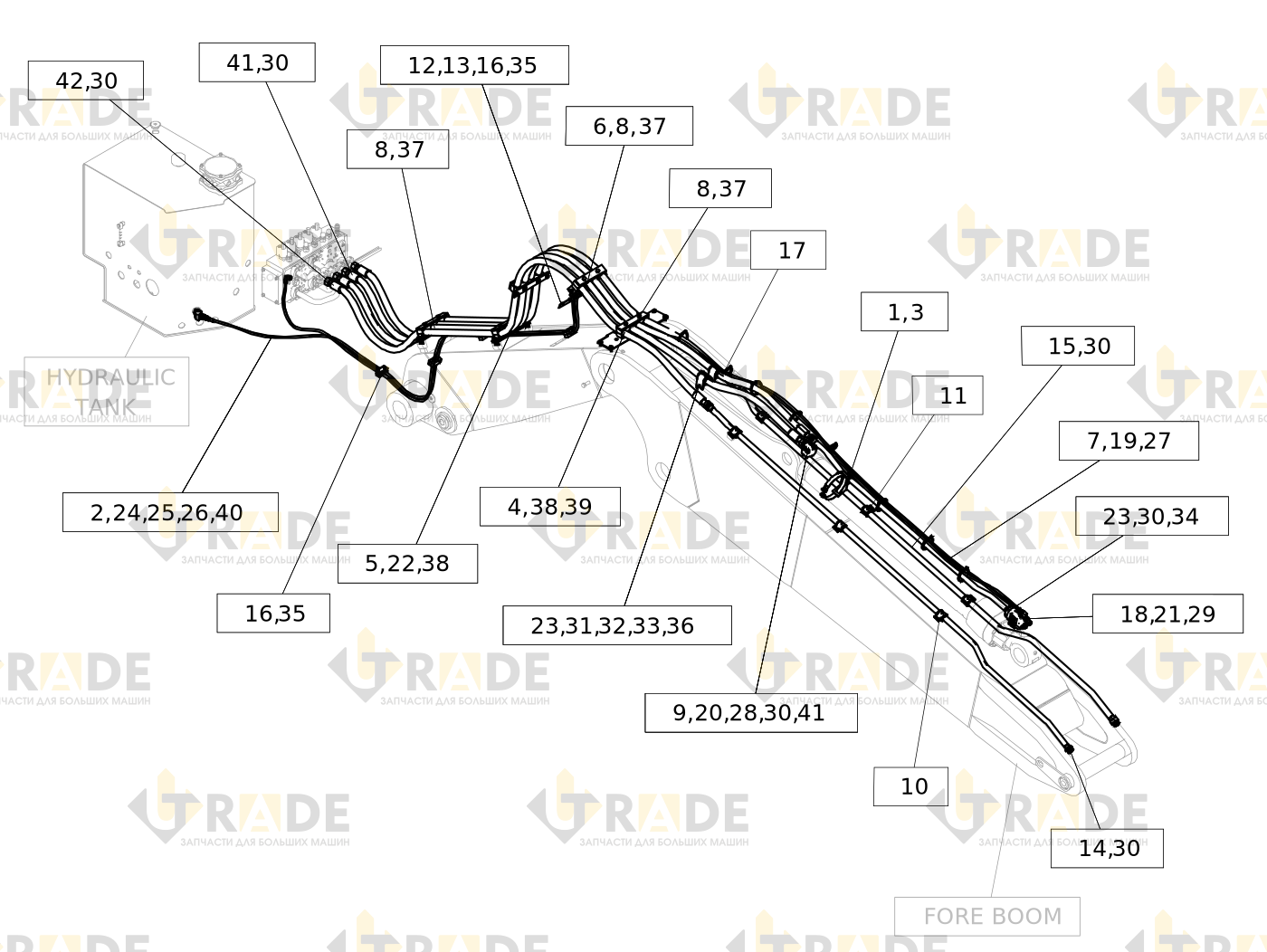

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
30 из 59- ХОМУТ1
- ШЛАНГ В СБОРЕ1
- ХОМУТ В СБОРЕ1
- ПЛАСТИНА В СБОРЕ1
- ПЛАСТИНА В СБОРЕ2
- ПЛАСТИНА В СБОРЕ2
- ШЛАНГ В СБОРЕ1
- ГРУППА ХОМУТОВ ГИДРОЛИНИЙ5
- ПРОКЛАДКА2
- ПЛАСТИНА1
- ХОМУТ2
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- ХОМУТ В СБОРЕ3
- УПЛОТНЕНИЕ2
- ХОМУТ В СБОРЕ3
- УПЛОТНЕНИЕ2
- ПЛАСТИНА В СБОРЕ1
- ПЛАСТИНА В СБОРЕ1
- ПАТРУБОК В СБОРЕ1
- ПАТРУБОК В СБОРЕ1
- ГРУППА ХОМУТОВ ГИДРОЛИНИЙ6
- ПЛАСТИНА1
- ХОМУТ2
- КАБЕЛЬНАЯ СТЯЖКА8
- ГРУППА ОБРАТНОГО КЛАПАНА1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- ЗОЛОТНИКОВЫЙ КЛАПАН В СБОРЕ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- БОЛТ - ГОЛОВКА ПОД ТОРЦЕВОЙ КЛЮЧ4
Ещё 29 позиций состава и артикулы — после регистрации.
