Caterpillar M324D2 MH — Клапан и магистрали в сборе Генератор
· 77 позиций в составе· 1 моделей
Взрыв-схема узла «Клапан и магистрали в сборе Генератор» Caterpillar M324D2 MH: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

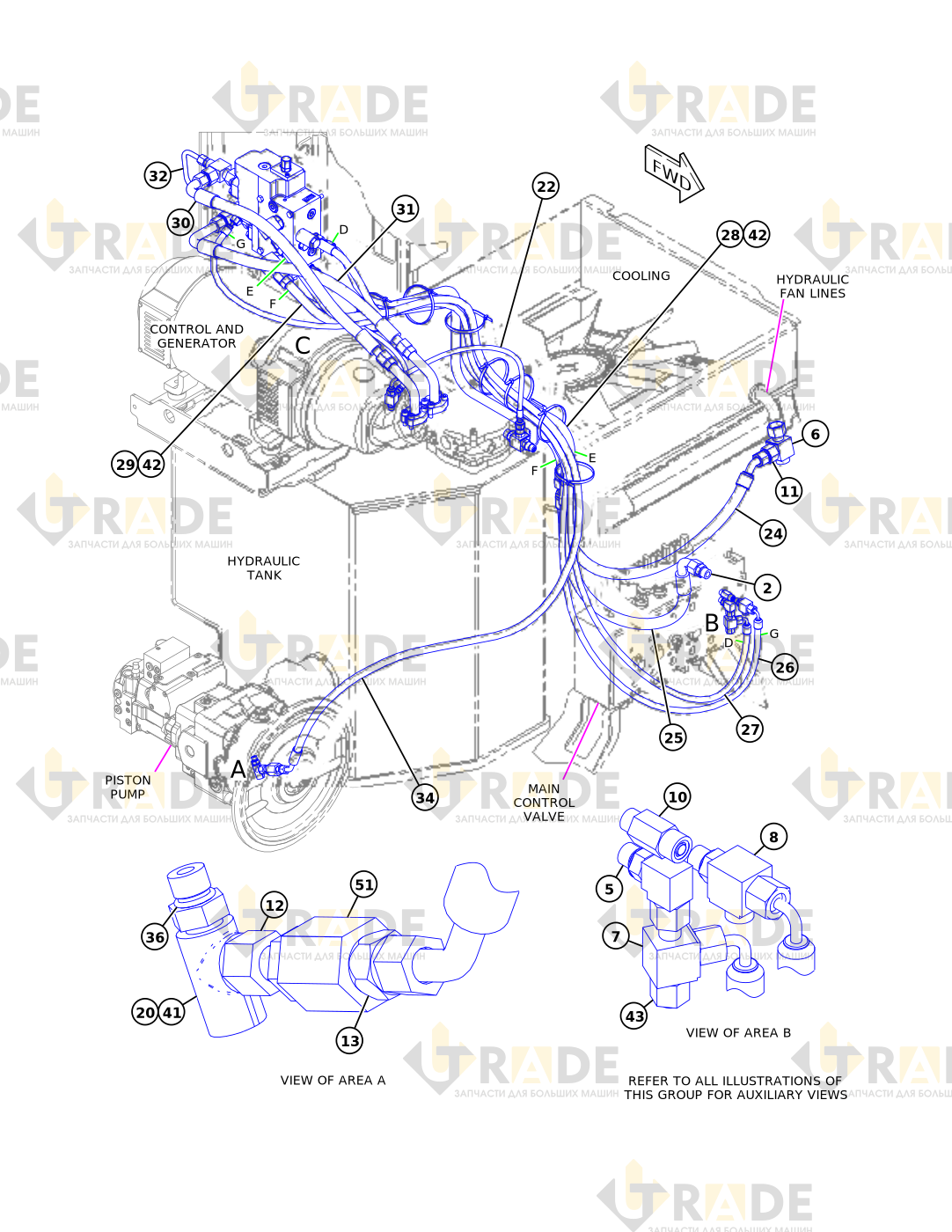

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
39 из 77- БОЛТ - ГОЛОВКА ПОД ТОРЦЕВОЙ КЛЮЧ2
- РАЗЪЕМ В СБОРЕ1
- Уплотнительное кольцо O-образное1
- РАЗЪЕМ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- РАЗЪЕМ В СБОРЕ4
- Уплотнительное кольцо O-образное1
- Уплотнительное кольцо ORFS1
- РАЗЪЕМ1
- РАЗЪЕМ В СБОРЕ1
- Уплотнительное кольцо O-образное1
- Уплотнительное кольцо ORFS1
- РАЗЪЕМ1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- ТРОЙНИК В СБОРЕ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО2
- ТРОЙНИК - ШАРНИРНОЕ СОЕДИНЕНИЕ1
- ТРОЙНИК В СБОРЕ1
- ТРОЙНИК - ШАРНИРНОЕ СОЕДИНЕНИЕ1
- ТРОЙНИК В СБОРЕ2
- ТРОЙНИК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- РАЗЪЕМ В СБОРЕ1
- РАЗЪЕМ1
- РЕДУКТОР В СБОРЕ3
- РЕДУКТОР1
- ПЕРЕХОДНИК В СБОРЕ1
- ПЕРЕХОДНИК1
- ОБРАТНЫЙ КЛАПАН1
- ГРУППА ХОМУТОВ ГИДРОЛИНИЙ1
- ХОМУТ ДВОЙНОЙ2
- УПЛОТНЕНИЕ4
- ПЛАСТИНА В СБОРЕ1
- ГРУППА ГИДРОРАСПРЕДЕЛИТЕЛЯ1
- БОЛТ - ГОЛОВКА ПОД ТОРЦЕВОЙ КЛЮЧ8
- ТРОЙНИК - УПЛОТНИТЕЛЬНОЕ КОЛЬЦО2
- ШЛАНГ В СБОРЕ1
Ещё 38 позиций состава и артикулы — после регистрации.
