Caterpillar M324D2 MH — Клапан и трубопроводы в сборе - уменьшение увода, вспомогательные
· 41 позиций в составе· 1 моделей
Взрыв-схема узла «Клапан и трубопроводы в сборе - уменьшение увода, вспомогательные» Caterpillar M324D2 MH: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

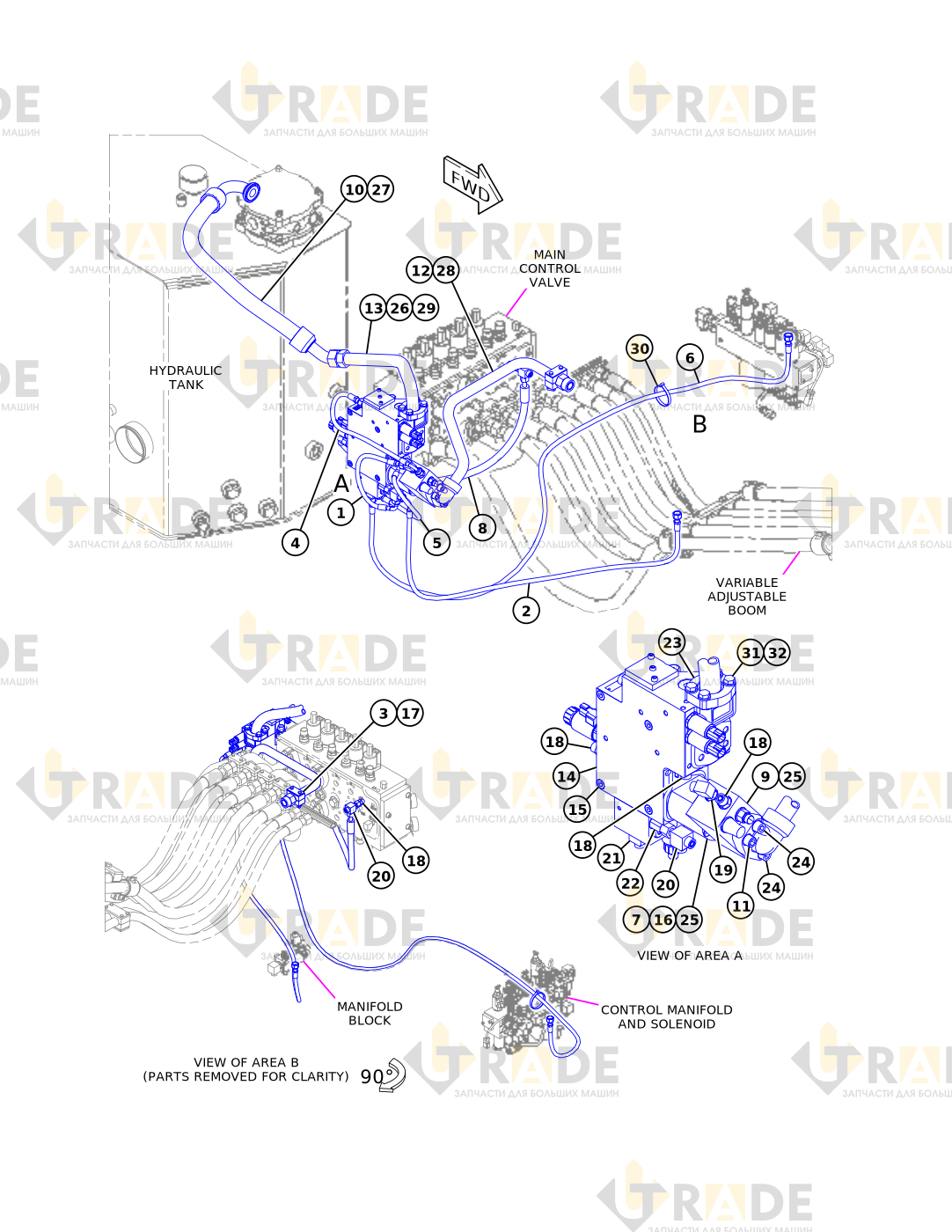

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
21 из 41- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ГАЙКА ХОМУТА2
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ФЛАНЕЦ1
- ШЛАНГ В СБОРЕ1
- ГРУППА ОБРАТНОГО КЛАПАНА1
- ШЛАНГ В СБОРЕ1
- БОЛТ - ГОЛОВКА ПОД ТОРЦЕВОЙ КЛЮЧ2
- ПАТРУБОК В СБОРЕ1
- ПАТРУБОК В СБОРЕ1
- ГРУППА КОМБИНИРОВАННОГО КЛАПАНА1
- БОЛТ - ГОЛОВКА ПОД ТОРЦЕВОЙ КЛЮЧ4
- БОЛТ - ГОЛОВКА ПОД ТОРЦЕВОЙ КЛЮЧ2
- ХОМУТ1
- РАЗЪЕМ В СБОРЕ5
- Уплотнительное кольцо O-образное1
- Уплотнительное кольцо ORFS1
- РАЗЪЕМ1
Ещё 20 позиций состава и артикулы — после регистрации.
