Caterpillar M324D2 MH — Клапан и трубопроводы управления в сборе - регулировка цилиндра стрелы
· 50 позиций в составе· 1 моделей

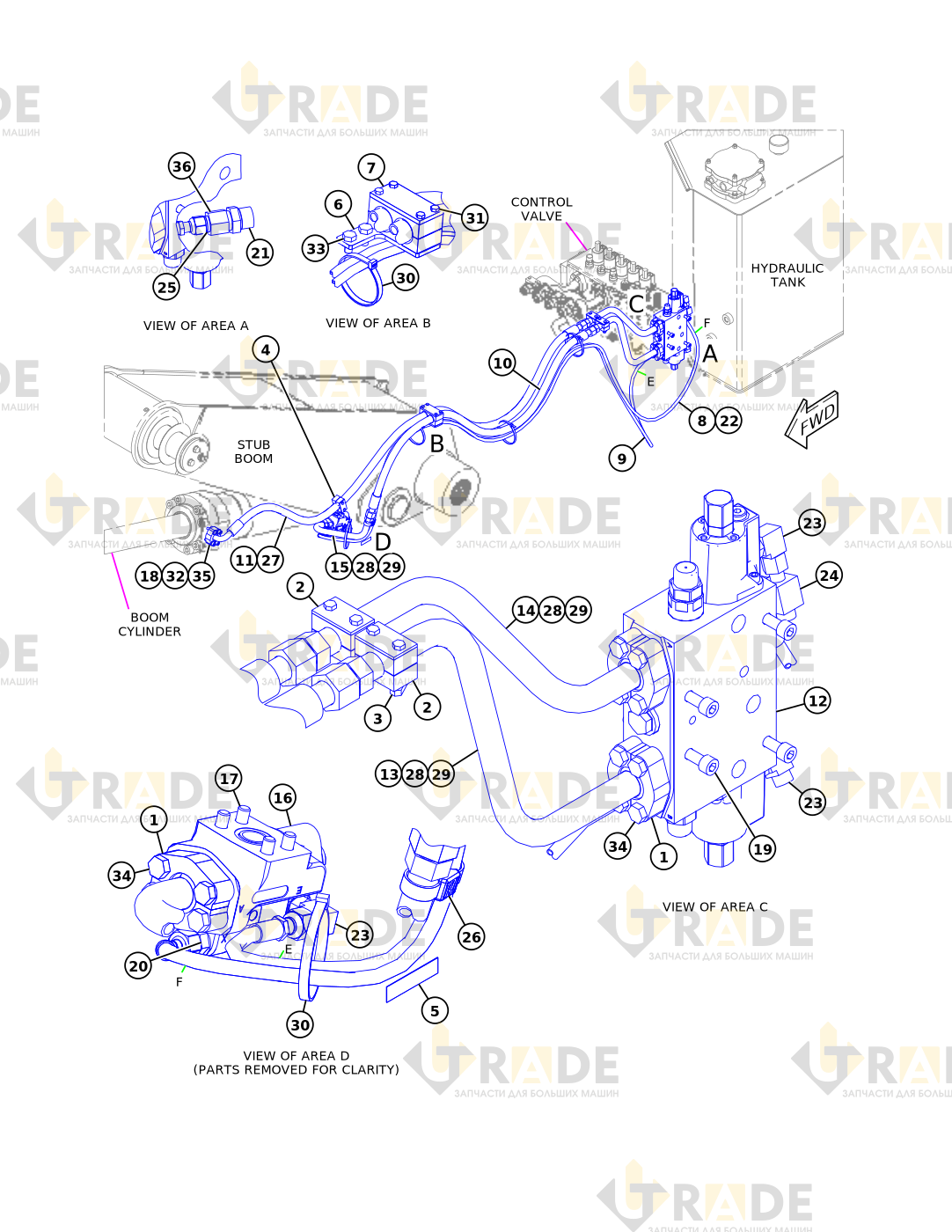

Взрыв-схема узла «Клапан и трубопроводы управления в сборе - регулировка цилиндра стрелы» Caterpillar M324D2 MH: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 50- ПОЛУФЛАНЕЦ6
- ХОМУТ ОДИНОЧНЫЙ2
- ГАЙКА ХОМУТА4
- ХОМУТ ОДИНОЧНЫЙ1
- НАКЛЕЙКА - ИНСТРУКЦИЯ1
- ПЛАСТИНА В СБОРЕ1
- ГРУППА ХОМУТОВ ГИДРОЛИНИЙ1
- ХОМУТ2
- ПЛАСТИНА1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ГРУППА ГИДРОРАСПРЕДЕЛИТЕЛЯ1
- ПАТРУБОК В СБОРЕ1
- ПАТРУБОК В СБОРЕ1
- ПАТРУБОК В СБОРЕ1
- ГРУППА ОБРАТНОГО КЛАПАНА1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- БОЛТ - ГОЛОВКА ПОД ТОРЦЕВОЙ КЛЮЧ4
- БОЛТ - ГОЛОВКА ПОД ТОРЦЕВОЙ КЛЮЧ4
- БОЛТ - ГОЛОВКА ПОД ТОРЦЕВОЙ КЛЮЧ4
- РАЗЪЕМ В СБОРЕ1
- Уплотнительное кольцо O-образное1
- Уплотнительное кольцо ORFS1
Ещё 25 позиций состава и артикулы — после регистрации.
