Caterpillar · узел
Caterpillar M324D2 MH — Магистрали в сборе обратный клапан -цилиндр стрелы
· 93 позиций в составе· 1 моделей

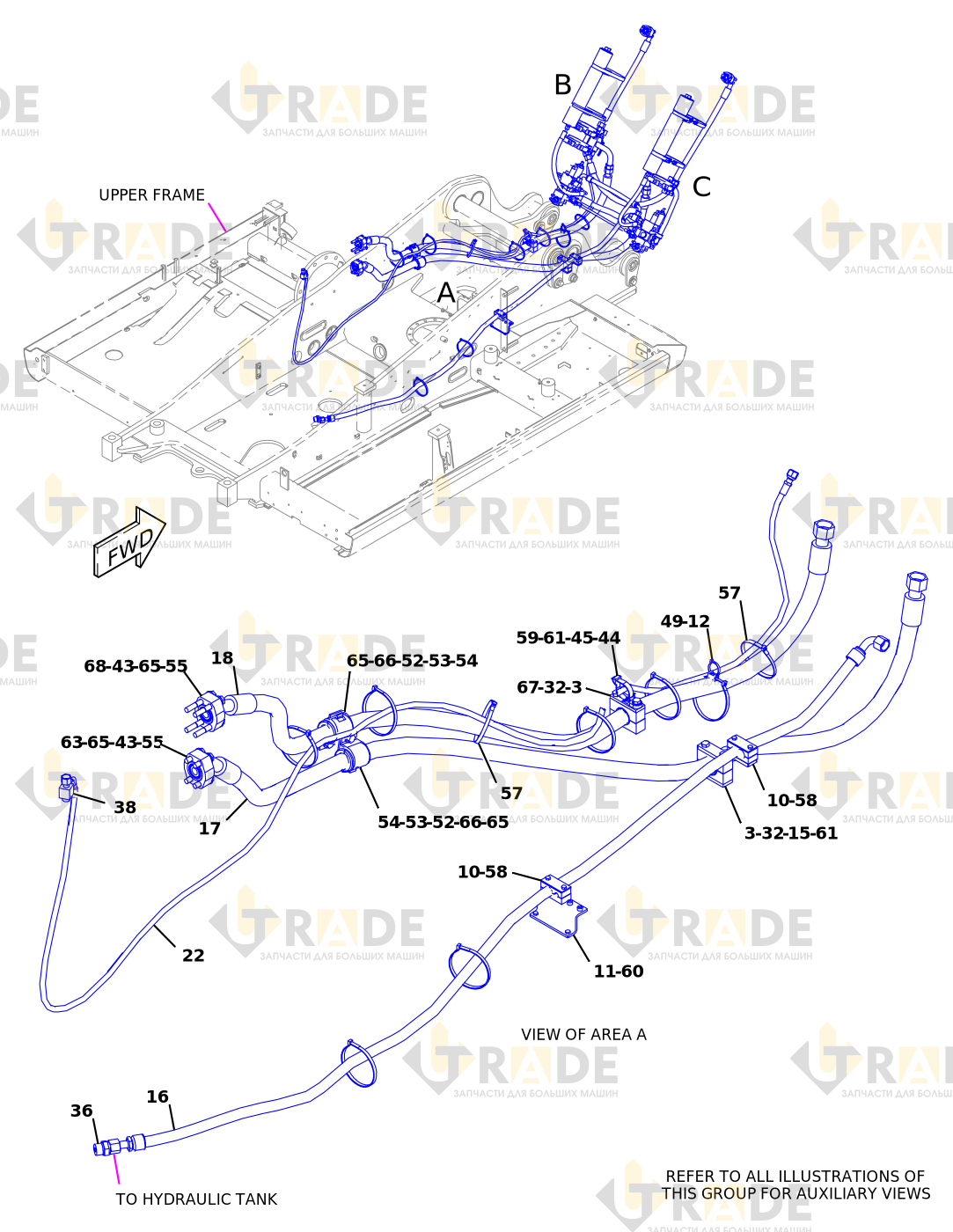

Взрыв-схема узла «Магистрали в сборе обратный клапан -цилиндр стрелы» Caterpillar M324D2 MH: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
47 из 93- БОЛТ - ГОЛОВКА ПОД ТОРЦЕВОЙ КЛЮЧ16
- ПАТРУБОК В СБОРЕ1
- РЕЗИНОВАЯ ВСТАВКА2
- ДРОССЕЛЬ1
- ГРУППА КЛАПАНА - РУЧНОЙ1
- ТРОЙНИК В СБОРЕ1
- Уплотнительное кольцо O-образное1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- ТРОЙНИК1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- ПАТРУБОК В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ГРУППА ХОМУТОВ ГИДРОЛИНИЙ2
- ХОМУТ2
- ПЛАСТИНА1
- ПЛАСТИНА В СБОРЕ1
- СЕДЛО КРЕПЛЕНИЯ1
- ХОМУТ В СБОРЕ1
- ХОМУТ В СБОРЕ1
- ПЛАСТИНА В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ХОМУТ ОДИНОЧНЫЙ1
- ХОМУТ4
- ПРОКЛАДКА4
- СПЕЦИАЛЬНЫЙ РАЗЪЕМ1
- ДАТЧИК ДАВЛЕНИЯ1
- ШЛАНГ В СБОРЕ1
- ГРУППА ГИДРОАККУМУЛЯТОРА - ГИДРОСИСТЕМА2
- ДРОССЕЛЬ1
- БОЛТ - ГОЛОВКА ПОД ТОРЦЕВОЙ КЛЮЧ4
- ХОМУТ ОДИНОЧНЫЙ2
- ХОМУТ1
- РАЗЪЕМ В СБОРЕ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- РАЗЪЕМ1
- Уплотнительное кольцо ORFS1
- РАЗЪЕМ В СБОРЕ1
- Уплотнительное кольцо O-образное1
- Уплотнительное кольцо ORFS1
- РАЗЪЕМ1
- РАЗЪЕМ В СБОРЕ1
