Caterpillar M324D2 MH — Трубопроводы группы клапана управления нагрузкой - цилиндр стрелы
· 81 позиций в составе· 1 моделей
Взрыв-схема узла «Трубопроводы группы клапана управления нагрузкой - цилиндр стрелы» Caterpillar M324D2 MH: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

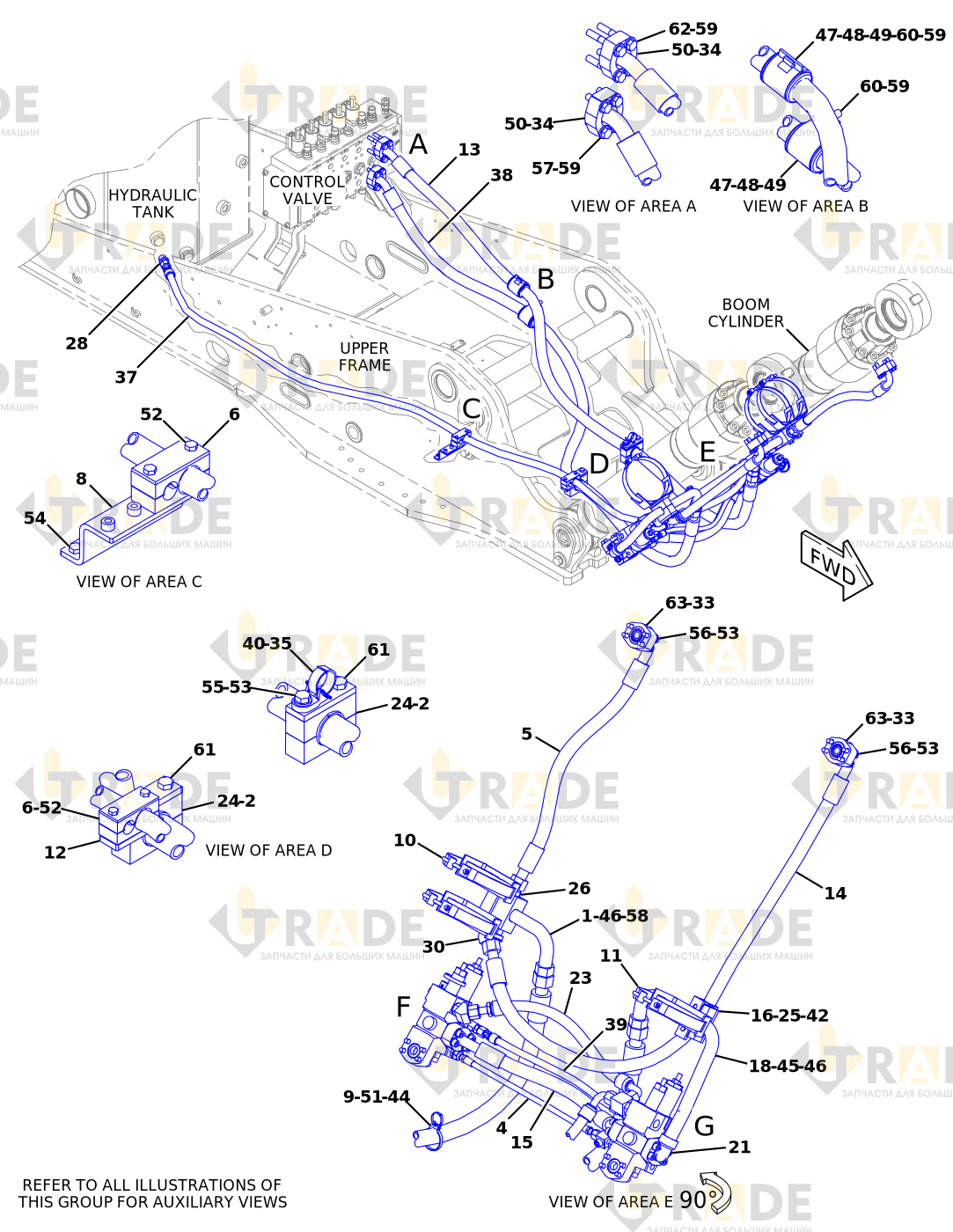

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
41 из 81- ПАТРУБОК В СБОРЕ1
- РЕЗИНОВАЯ ВСТАВКА2
- ДРОССЕЛЬ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ГРУППА ХОМУТОВ ГИДРОЛИНИЙ2
- ХОМУТ2
- ПЛАСТИНА1
- ГРУППА КЛАПАНА-РЕГУЛЯТОРА РАСХОДА2
- ПЛАСТИНА В СБОРЕ1
- СЕДЛО КРЕПЛЕНИЯ1
- ХОМУТ В СБОРЕ1
- ХОМУТ В СБОРЕ1
- ПЛАСТИНА В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ХОМУТ ОДИНОЧНЫЙ1
- СПЕЦИАЛЬНЫЙ РАЗЪЕМ1
- ПАТРУБОК В СБОРЕ1
- ДАТЧИК ДАВЛЕНИЯ1
- БОЛТ - ГОЛОВКА ПОД ТОРЦЕВОЙ КЛЮЧ8
- БОЛТ - ГОЛОВКА ПОД ТОРЦЕВОЙ КЛЮЧ4
- БОЛТ - ГОЛОВКА ПОД ТОРЦЕВОЙ КЛЮЧ8
- ШЛАНГ В СБОРЕ1
- ХОМУТ ОДИНОЧНЫЙ2
- ХОМУТ1
- РАЗЪЕМ В СБОРЕ1
- Уплотнительное кольцо O-образное1
- РАЗЪЕМ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- РАЗЪЕМ В СБОРЕ3
- Уплотнительное кольцо O-образное1
- Уплотнительное кольцо ORFS1
- РАЗЪЕМ1
- РАЗЪЕМ В СБОРЕ1
- РАЗЪЕМ1
- Уплотнительное кольцо ORFS1
- ТРОЙНИК В СБОРЕ1
- ТРОЙНИК - ШАРНИРНОЕ СОЕДИНЕНИЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
