Caterpillar M324D2 MH — Подъемник в сборе - гидравлический регулируемый
· 36 позиций в составе· 1 моделей

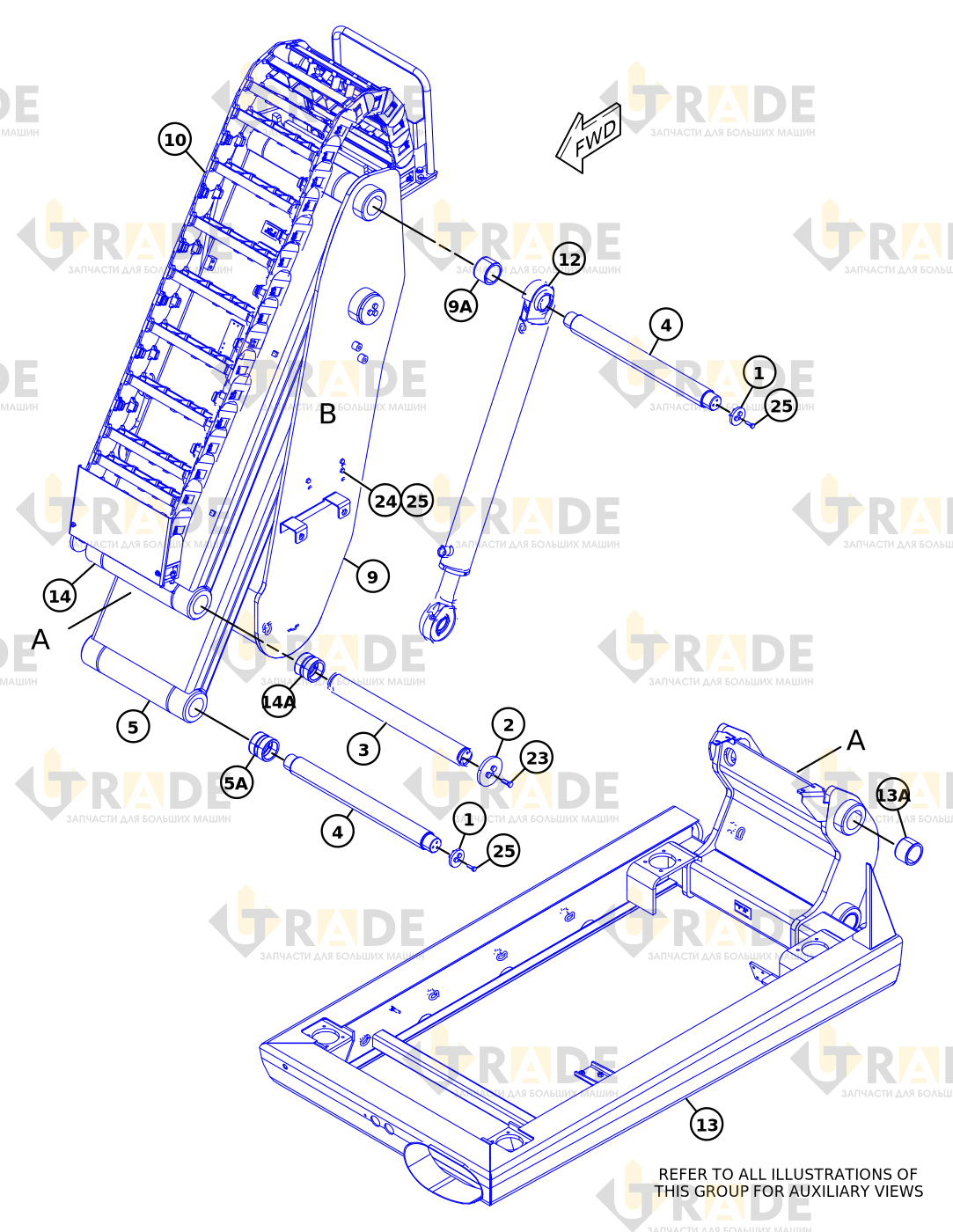

Взрыв-схема узла «Подъемник в сборе - гидравлический регулируемый» Caterpillar M324D2 MH: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
18 из 36- ПЛАСТИНА4
- ПЛАСТИНА4
- ШТИФТ2
- ШТИФТ2
- ПОДШИПНИК ТЯГИ В СБОРЕ1
- ВТУЛКА4
- ПЛАСТИНА2
- ПОРУЧЕНЬ В СБОРЕ1
- ЛИСТ1
- Звено и подшипник в сборе1
- ПОДШИПНИК4
- РЫЧАЖНЫЙ МЕХАНИЗМ СТОЙКИ В СБОРЕ1
- ЗВЕНО8
- ШТОК5
- ГРУППА ОПОРНОГО ЛОТКА1
- ПЛАСТИНА1
- ГРУППА ГИДРОЦИЛИНДРА ПОДЪЕМНИКА РЕГУЛИРУЕМОЙ КАБИНЫ2
- РАМА В СБОРЕ - ПОДШИПНИК1
Ещё 18 позиций состава и артикулы — после регистрации.
