Caterpillar D6R II — Зубчатая передача коническая и раздаточная в сборе
· 50 позиций в составе· 2 моделей
Взрыв-схема узла «Зубчатая передача коническая и раздаточная в сборе» Caterpillar D6R II: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

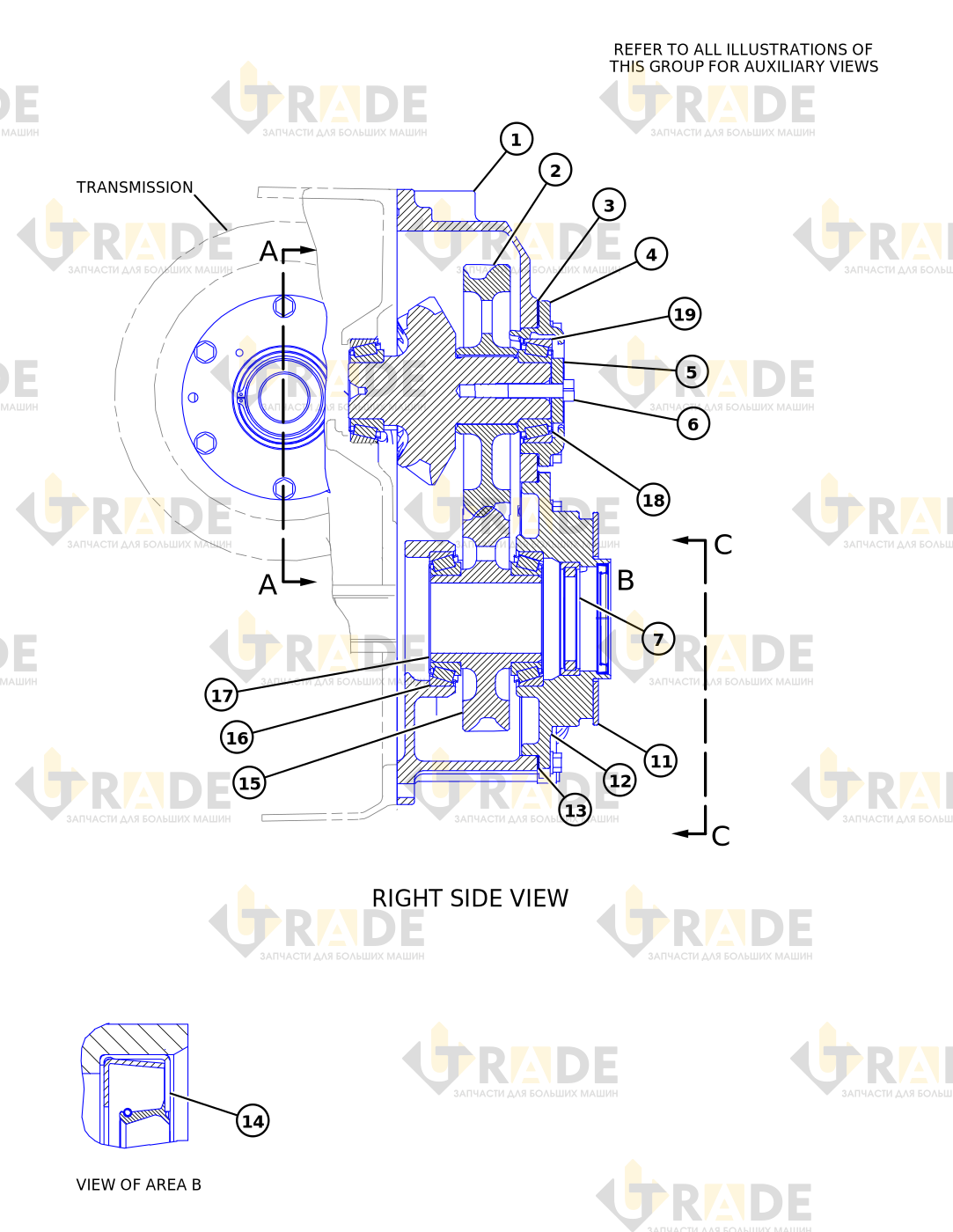

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 50- КОРПУС В СБОРЕ1
- ШАРОВЫЙ1
- ШЕСТЕРНЯ1
- НАБОР РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК1
- КОРПУС - ПОДШИПНИК1
- ДЕРЖАТЕЛЬ1
- БОЛТ1
- ПОДШИПНИК1
- БОЛТ4
- ЖЕСТКАЯ ШАЙБА4
- ЖЕСТКАЯ ШАЙБА2
- СТОПОРНАЯ ПЛАСТИНА1
- КОРПУС - ПОДШИПНИК1
- НАБОР РЕГУЛИРОВОЧНЫХ ПРОКЛАДОК1
- УПЛОТНЕНИЕ - МАНЖЕТНОГО ТИПА1
- ШЕСТЕРНЯ - ПЕРЕДАТОЧНАЯ1
- КРЫШКА - ПОДШИПНИК2
- КОНИЧЕСКИЙ ПОДШИПНИК2
- КОНИЧЕСКИЙ ПОДШИПНИК2
- КРЫШКА - ПОДШИПНИК2
- НАБОР КОНИЧЕСКИХ ЗУБЧАТЫХ КОЛЕС1
- БОЛТ24
- ЖЕСТКАЯ ШАЙБА24
- БОЛТ12
- ЖЕСТКАЯ ШАЙБА16
Ещё 25 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
Другие узлы D6R II
