Caterpillar D6R II — Проводка двигателя в сборе
· 73 позиций в составе· 2 моделей

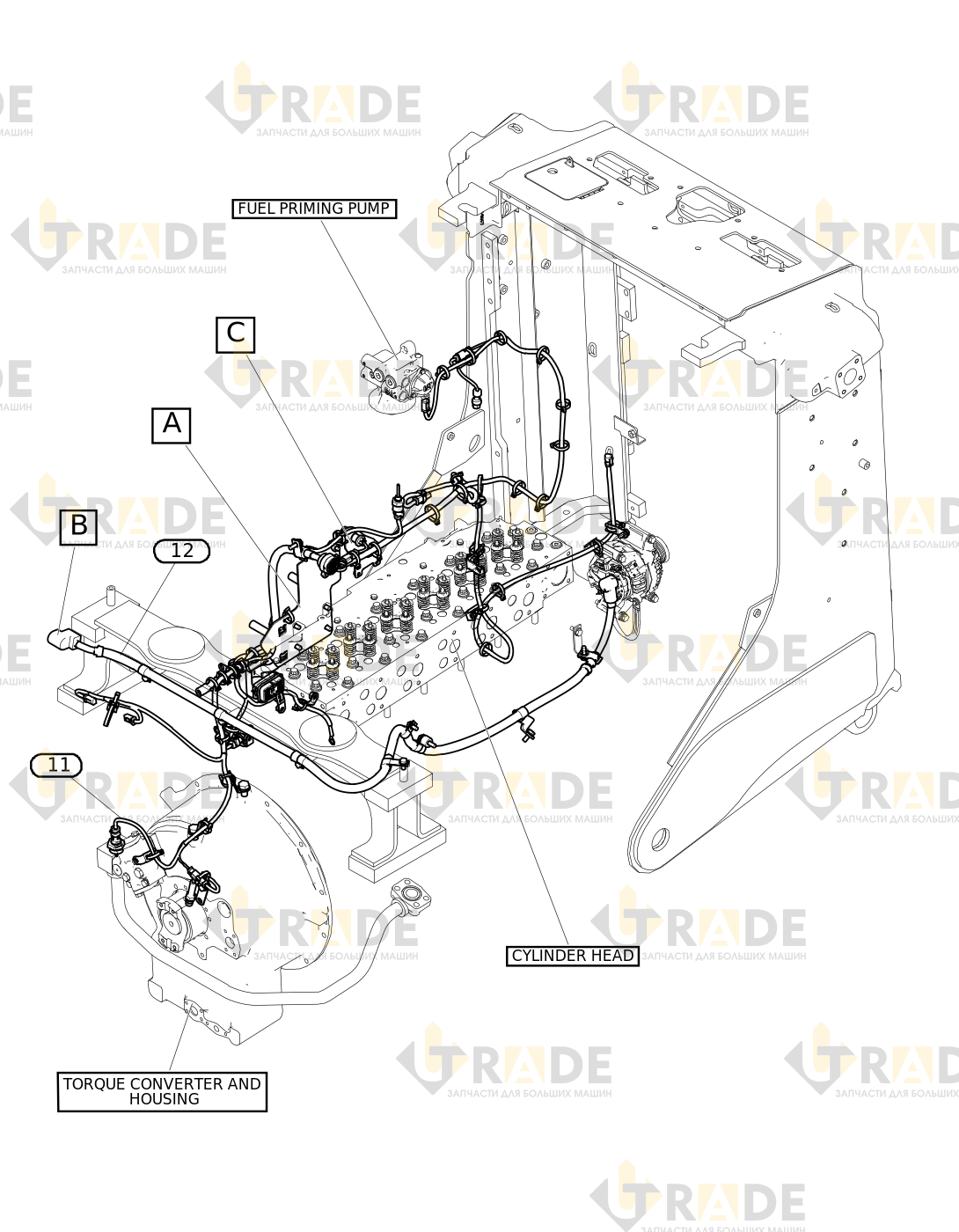

Взрыв-схема узла «Проводка двигателя в сборе» Caterpillar D6R II: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
37 из 73- КАБЕЛЬНАЯ СТЯЖКА46
- ЖГУТ ПРОВОДОВ В СБОРЕ - ПРОВОДКА1
- КОНТАКТ РАЗЪЕМА4
- Комплект заглушек1
- ЗАГЛУШКА - УПЛОТНЕНИЕ5
- Комплект разъемов2
- УГОЛОК В СБОРЕ1
- Стыковой1
- ГРУППА ДАТЧИКА ДАВЛЕНИЯ1
- Датчики в сборе1
- ГРУППА КНОПОЧНОГО ПЕРЕКЛЮЧАТЕЛЯ В СБОРЕ1
- ГРУППА ДАТЧИКА СКОРОСТИ1
- ПЛАСТИНА В СБОРЕ1
- КРОНШТЕЙН1
- КРОНШТЕЙН В СБОРЕ1
- ЖГУТ ПРОВОДОВ В СБОРЕ - ДВИГАТЕЛЬ1
- КАБЕЛЬ В СБОРЕ1
- ОБЛИЦОВКА2
- КАБЕЛЬНЫЙ КАНАЛ
- ТРУБКА - ТЕРМОУСАДОЧНАЯ
- КЛЕММА - КАБЕЛЬ1
- КЛЕММА - КАБЕЛЬ1
- КАБЕЛЬ
- ИЗОЛЯЦИОННАЯ ЛЕНТА
- КРЫШКА - КЛЕММА1
- КРЫШКА - КЛЕММА1
- КРОНШТЕЙН В СБОРЕ1
- ЗВЕНО2
- ВТУЛКА1
- ВТУЛКА1
- КРОНШТЕЙН В СБОРЕ1
- ПРОКЛАДКА1
- ФИКСАТОР2
- Клипса лесенки1
- ПЕРЕХОДНИК В СБОРЕ1
- ПЕРЕХОДНИК - УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- Уплотнительное кольцо O-образное1
Ещё 36 позиций состава и артикулы — после регистрации.
