Caterpillar D6R II — Бак охлаждающей жидкости в сборе
· 38 позиций в составе· 2 моделей
Взрыв-схема узла «Бак охлаждающей жидкости в сборе» Caterpillar D6R II: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

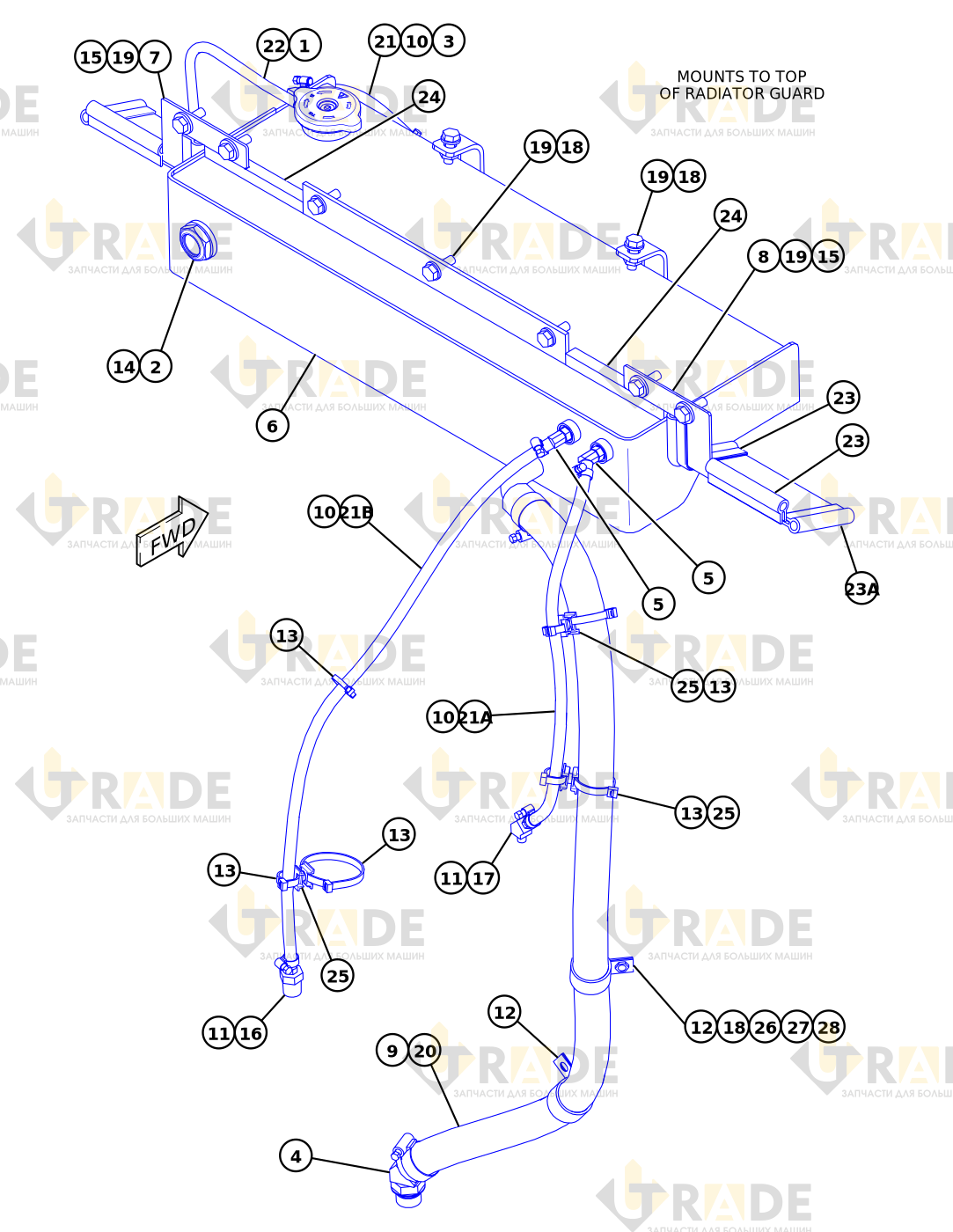

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
19 из 38- КАБЕЛЬНАЯ СТЯЖКА1
- ВИЗУАЛЬНЫЙ УКАЗАТЕЛЬ1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ1
- РАЗЪЕМ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- КОЛЕНЧАТЫЙ ПАТРУБОК В СБОРЕ2
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- УЗЕЛ БАЧКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ1
- КРЫШКА - РАДИАТОР1
- ПЛАСТИНА1
- ПЛАСТИНА1
- ШЛАНГОВЫЙ ХОМУТ2
- ШЛАНГОВЫЙ ХОМУТ6
- ФИТИНГ2
- ФИКСАТОР2
Ещё 19 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
Другие узлы D6R II
