Caterpillar D6R II — Баки и фильтр в сборе гидравлические
· 37 позиций в составе· 2 моделей

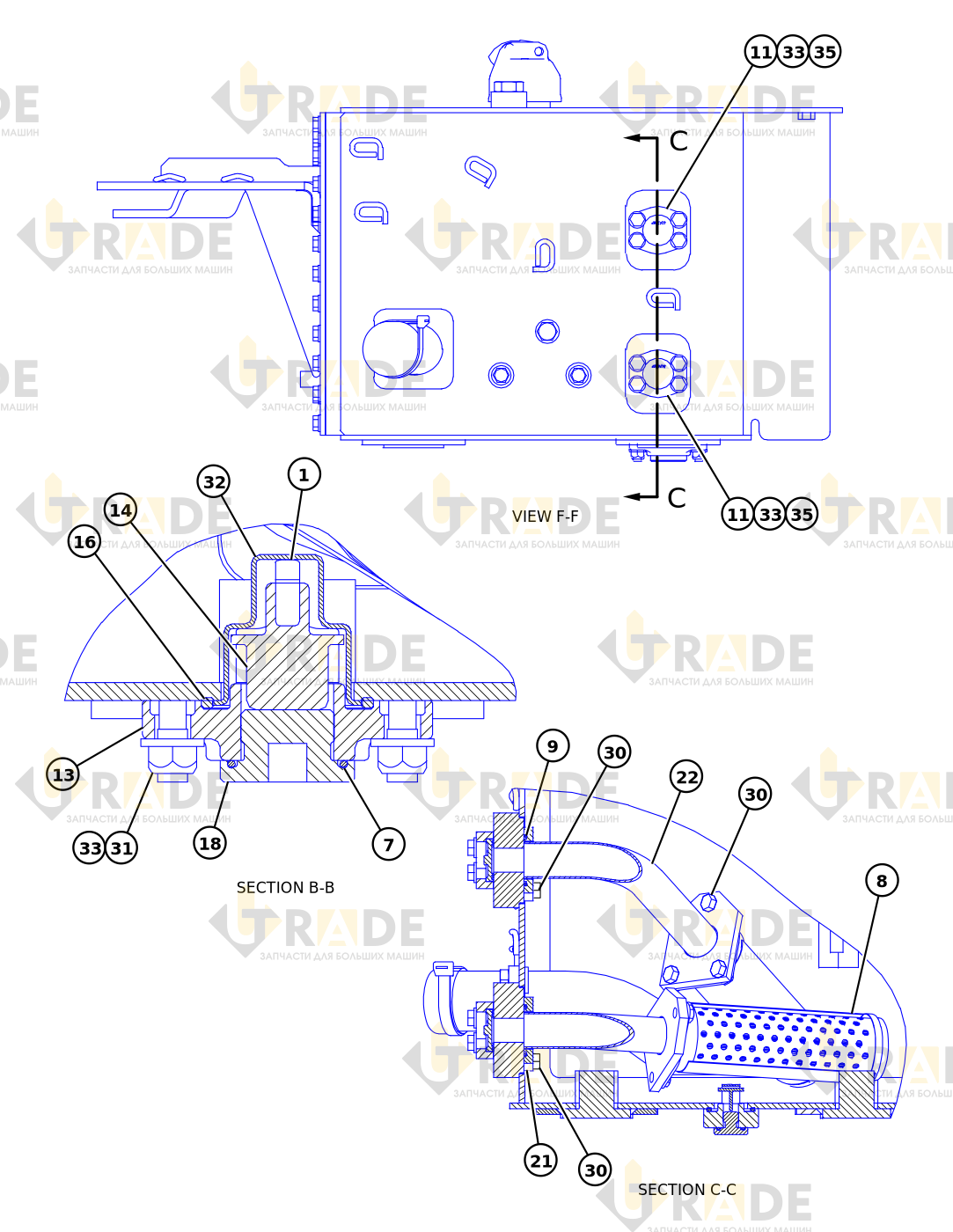

Взрыв-схема узла «Баки и фильтр в сборе гидравлические» Caterpillar D6R II: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
19 из 37- НАПРАВЛЯЮЩАЯ ВТУЛКА - КЛАПАН1
- ПЛАСТИНА1
- УПЛОТНЕНИЕ1
- ВИЗУАЛЬНЫЙ УКАЗАТЕЛЬ1
- КОЛПАЧОК - КРЫШКИ ЗАЛИВНОЙ ГОРЛОВИНЫ1
- СЕТЧАТЫЙ ФИЛЬТР В СБОРЕ - МАСЛО1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- СЕТКА2
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО2
- КРЫШКА ЗАЛИВНОЙ ГОРЛОВИНЫ1
- ПОЛУФЛАНЕЦ4
- ДЕРЖАТЕЛЬ1
- КОРПУС СЛИВНОГО КЛАПАНА1
- КЛАПАН - СЛИВ1
- ШАРОВЫЙ1
- УПЛОТНЕНИЕ ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ1
- ПРОКЛАДКА1
- ПРОБКА - СЛИВНАЯ1
- РЫЧАГ1
Ещё 18 позиций состава и артикулы — после регистрации.
