Caterpillar D6R II — Провода кабины в сборе
· 100 позиций в составе· 2 моделей

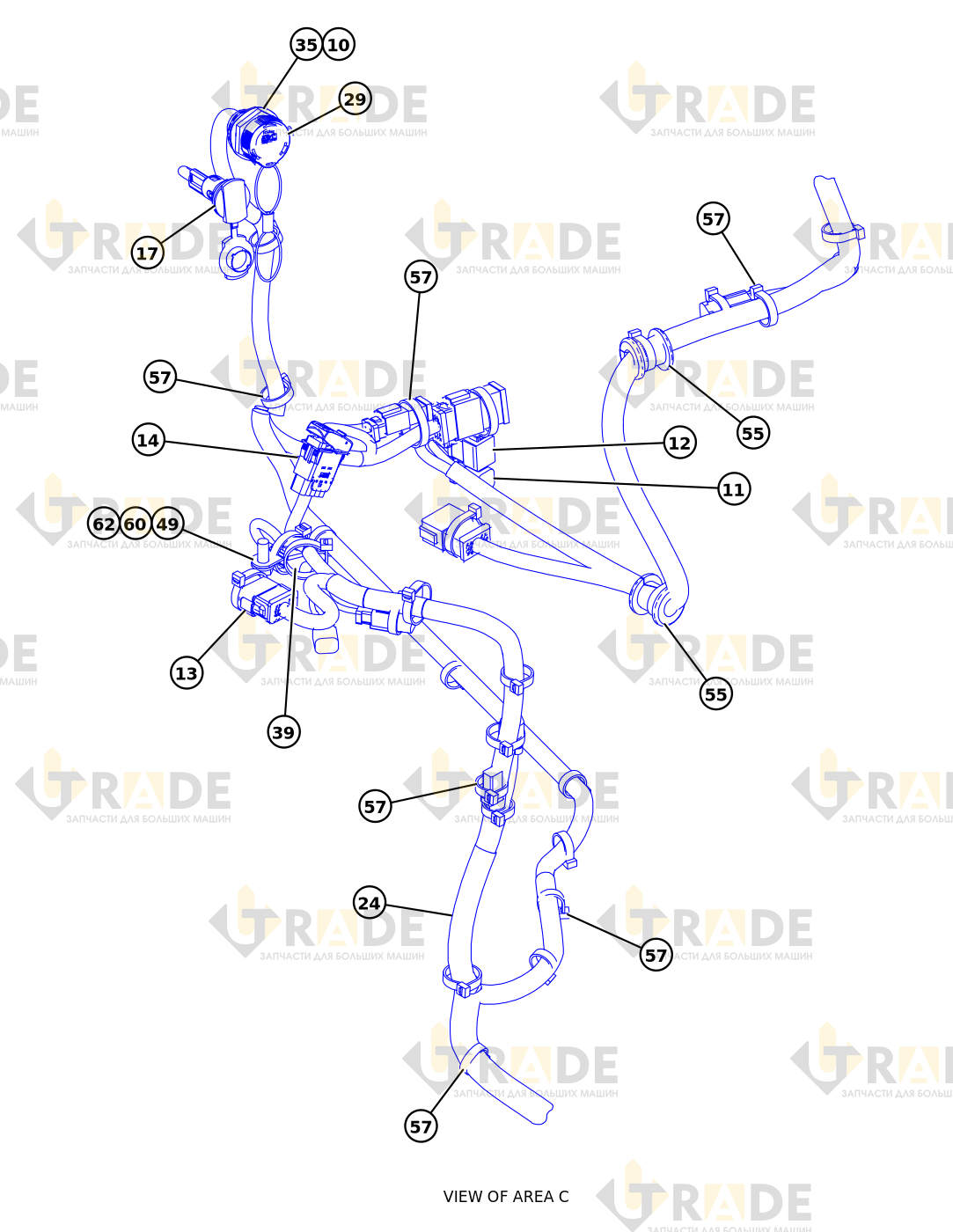

Взрыв-схема узла «Провода кабины в сборе» Caterpillar D6R II: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
50 из 100- ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ4
- ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ16
- Клипса лесенки1
- Клипса лесенки1
- ГРУППА КНОПОЧНОГО ПЕРЕКЛЮЧАТЕЛЯ В СБОРЕ1
- БОЛТ - ГОЛОВКА ПОД ТОРЦЕВОЙ КЛЮЧ4
- НАКЛЕЙКА - ИНСТРУКЦИЯ1
- УПЛОТНЕНИЕ1
- ШПИЛЬКА1
- ГРОВЕРНАЯ ШАЙБА1
- КОЛПАЧОК - РАЗЪЕМ1
- Колпачок уплотнения1
- КОЛПАЧОК - УПЛОТНЕНИЕ1
- ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ДВУХПОЗИЦИОННЫЙ1
- ПРОКЛАДКА1
- КРОНШТЕЙН В СБОРЕ1
- РОЗЕТКА - ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ1
- ПРЕОБРАЗОВАТЕЛЬ ПИТАНИЯ1
- ГРУППА УПРАВЛЕНИЯ - НЕЗАПРОГРАММИРОВАННЫЙ1
- КРОНШТЕЙН1
- ЖГУТ ПРОВОДОВ В СБОРЕ - ДАТЧИК1
- ПЛАСТИНА1
- ЖГУТ ПРОВОДОВ В СБОРЕ - КАБИНА1
- ЖГУТ ПРОВОДОВ В СБОРЕ - КАБИНА1
- ЖГУТ ПРОВОДОВ В СБОРЕ - ПАНЕЛЬ1
- ЖГУТ ПРОВОДОВ В СБОРЕ - КАБИНА1
- ГРУППА БЛОКА ДИСПЛЕЯ1
- ИДЕНТИФИКАЦИОННАЯ НАКЛЕЙКА1
- ИДЕНТИФИКАЦИОННАЯ НАКЛЕЙКА1
- КРЫШКА В СБОРЕ1
- КРЫШКА - РАЗЪЕМ1
- КАБЕЛЬ В СБОРЕ1
- КАБЕЛЬ
- ЧЕХОЛ ГОФРИРОВАННЫЙ1
- ТРУБКА - ТЕРМОУСАДОЧНАЯ
- КОЛЬЦЕВОЙ ЗАЖИМ1
- КРЫШКА - КЛЕММА1
- ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ПУСКОВОЙ1
- ГАЙКА - КРЕПЕЖНАЯ1
- КОНТАКТ РАЗЪЕМА4
- КНОПОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ1
- ГАЙКА1
- ГРОВЕРНАЯ ШАЙБА1
- ВИНТ - СФЕРИЧЕСКАЯ ГОЛОВКА2
- ГРОВЕРНАЯ ШАЙБА2
- ГАЙКА1
- КАБЕЛЬНАЯ СТЯЖКА8
- ГАЙКА4
- ГРУППА МАГНИТНОГО ПЕРЕКЛЮЧАТЕЛЯ1
- КОЛПАЧОК - РАЗЪЕМ1
Ещё 50 позиций состава и артикулы — после регистрации.
