Caterpillar D6R II — Трубопроводы кондиционера - установленный на ROPS
· 66 позиций в составе· 2 моделей

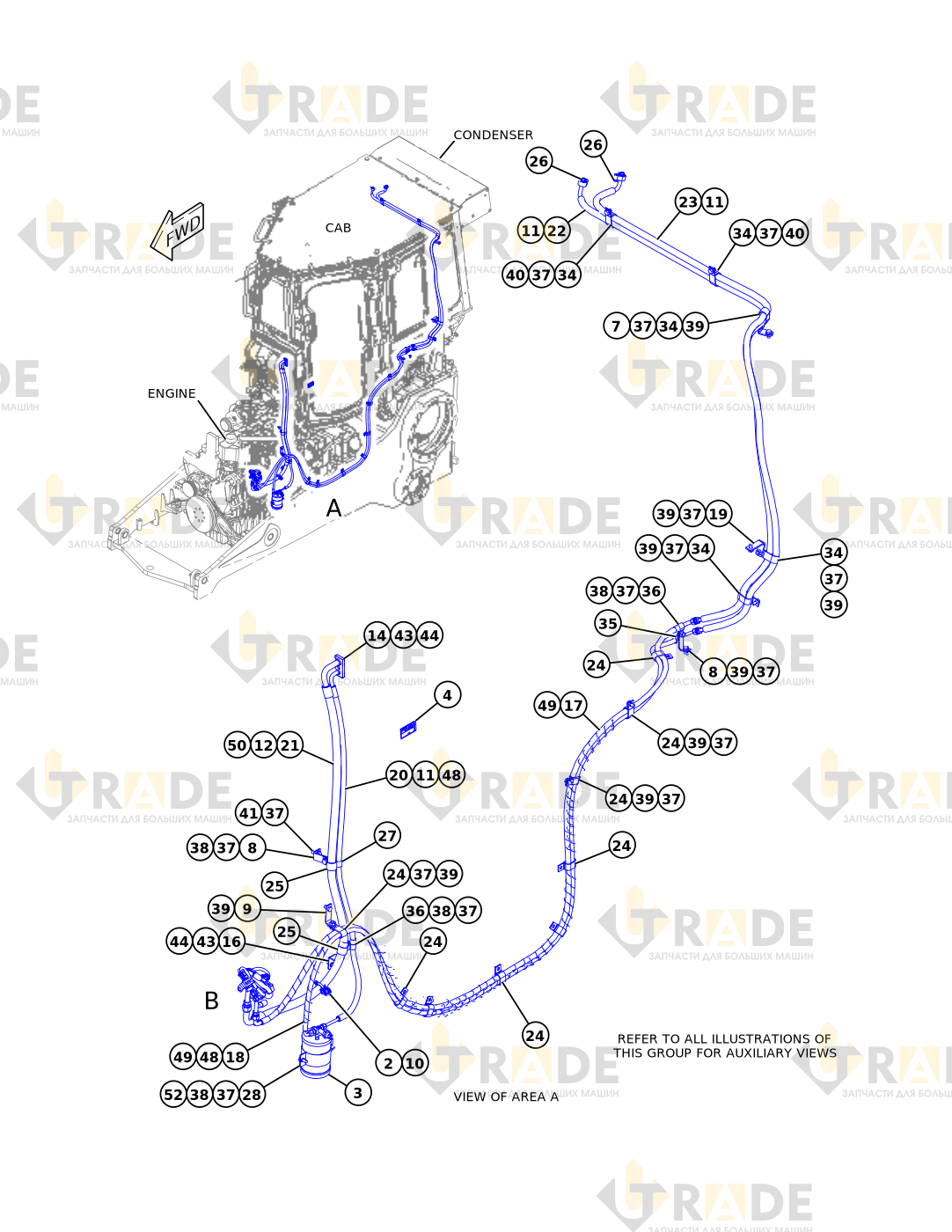

Взрыв-схема узла «Трубопроводы кондиционера - установленный на ROPS» Caterpillar D6R II: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
33 из 66- ПЛАСТИНА1
- КАБЕЛЬНАЯ СТЯЖКА2
- ОСУШИТЕЛЬ ХЛАДАГЕНТА1
- ТАБЛИЧКА С УКАЗАНИЯМИ1
- ЖГУТ ПРОВОДОВ В СБОРЕ - ПРОВОДКА1
- ВТУЛКА - ПЛАСТИКОВАЯ
- ВТУЛКА - ПЛАСТИКОВАЯ
- ТРУБКА - ТЕРМОУСАДОЧНАЯ
- РОЗЕТКА - РАЗЪЕМ8
- Комплект заглушек4
- ДУГОГАСИТЕЛЬНОЕ УСТРОЙСТВО1
- КРОНШТЕЙН В СБОРЕ1
- КРОНШТЕЙН В СБОРЕ2
- КРОНШТЕЙН В СБОРЕ1
- КРЕПЕЖ1
- УПЛОТНЕНИЕ - ИНТЕГРИРОВАННОЕ3
- УПЛОТНЕНИЕ - ИНТЕГРИРОВАННОЕ1
- ФИТИНГ В СБОРЕ КОНДИЦИОНЕРА1
- КОЛПАЧОК - УПЛОТНЕНИЕ1
- КЛАПАН В СБОРЕ1
- ХОМУТ1
- ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ДАВЛЕНИЕ1
- КОНТАКТ РАЗЪЕМА2
- Комплект разъемов1
- КРОНШТЕЙН В СБОРЕ1
- Стыковой1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- КРОНШТЕЙН В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
Ещё 33 позиций состава и артикулы — после регистрации.
