Caterpillar D6R II — Радиатор в сборе
· 44 позиций в составе· 2 моделей
Взрыв-схема узла «Радиатор в сборе» Caterpillar D6R II: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

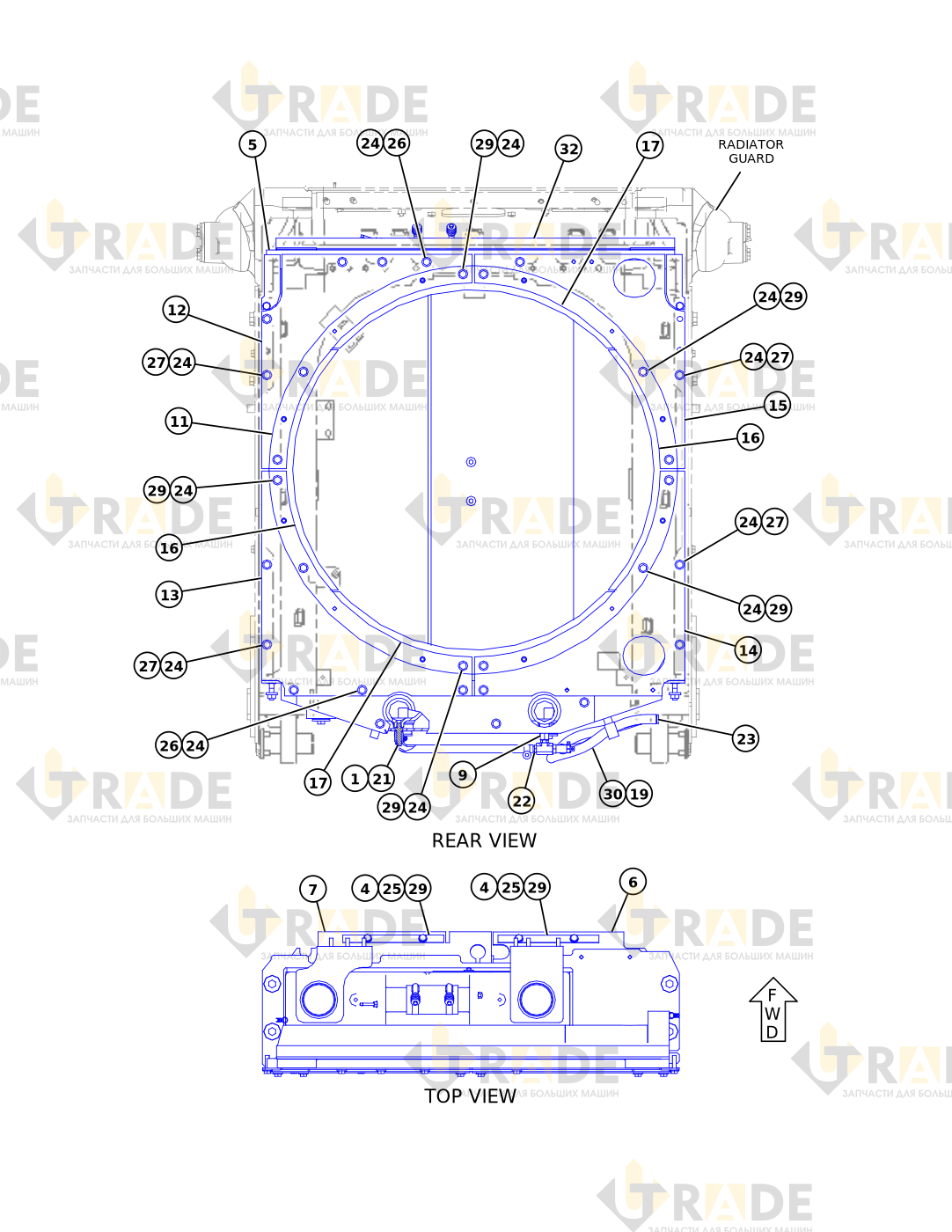

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
22 из 44- ПЕРЕХОДНИК1
- КЛАПАН В СБОРЕ - ОТСЕЧНОЙ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- ТРОЙНИК В СБОРЕ1
- ТРОЙНИК - УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- ПЛАСТИНА2
- ДЕФЛЕКТОР РАДИАТОРА В СБОРЕ1
- ЗАКЛАДНАЯ ЗАКЛЕПКА7
- Стыковой10
- ДЕФЛЕКТОР РАДИАТОРА В СБОРЕ1
- ПРОКЛАДКА2
- ДЕФЛЕКТОР РАДИАТОРА В СБОРЕ1
- ГРУППА РАДИАТОРА1
- ПЕРЕХОДНИК В СБОРЕ1
- УПЛОТНИТЕЛЬНОЕ КОЛЬЦО1
- ПЕРЕХОДНИК1
- ШЛАНГ1
- ПЛАСТИНА4
- ВЕРХНИЙ ЩИТОК В СБОРЕ1
- НИЖНИЙ ЩИТОК В СБОРЕ1
- НИЖНИЙ ЩИТОК В СБОРЕ1
Ещё 22 позиций состава и артикулы — после регистрации.
