Caterpillar D6R II — Проводка кабины в сборе
· 112 позиций в составе· 2 моделей
Взрыв-схема узла «Проводка кабины в сборе» Caterpillar D6R II: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

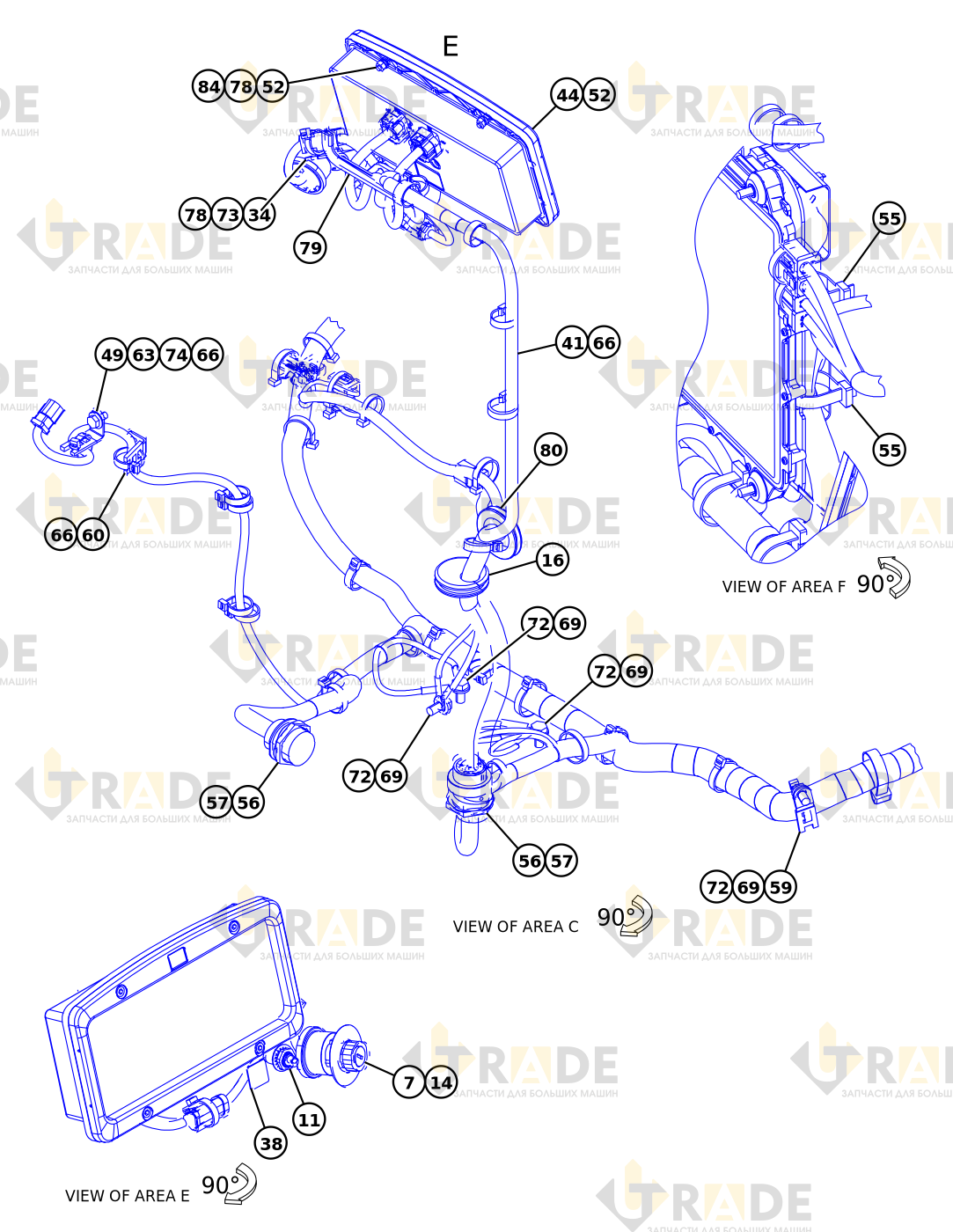

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
56 из 112- РЕЛЕ В СБОРЕ2
- ГРУППА СИГНАЛИЗАЦИИ1
- Плафон потолочной лампы в сборе1
- ПРОКЛАДКА4
- ВИБРОИЗОЛИРУЮЩАЯ ОПОРА8
- ЖЕСТКАЯ ШАЙБА4
- ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ПУСКОВОЙ1
- ГАЙКА - КРЕПЕЖНАЯ1
- КОНТАКТ РАЗЪЕМА4
- Комплект разъемов1
- ГРУППА ПЕРЕКЛЮЧАТЕЛЯ - ПОВОРОТНЫЙ4
- ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ4
- ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ16
- КНОПОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ1
- Клин-приемник1
- ГАЙКА1
- ГРОВЕРНАЯ ШАЙБА1
- Комплект разъемов1
- ГРУППА КНОПОЧНОГО ПЕРЕКЛЮЧАТЕЛЯ В СБОРЕ1
- ПЛАСТИНА1
- НАКЛЕЙКА - ИНСТРУКЦИЯ1
- ГРУППА МАГНИТНОГО ПЕРЕКЛЮЧАТЕЛЯ1
- УПЛОТНЕНИЕ1
- ШПИЛЬКА1
- ГРОВЕРНАЯ ШАЙБА1
- КОЛПАЧОК - РАЗЪЕМ1
- КОЛПАЧОК - РАЗЪЕМ1
- Колпачок уплотнения1
- КОЛПАЧОК - УПЛОТНЕНИЕ1
- ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ДВУХПОЗИЦИОННЫЙ1
- ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ДВУХПОЗИЦИОННЫЙ1
- ПРОКЛАДКА1
- ПРОКЛАДКА1
- ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ДВУХПОЗИЦИОННЫЙ1
- КРОНШТЕЙН В СБОРЕ1
- РУЧКА4
- РОЗЕТКА - ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ1
- ПРЕОБРАЗОВАТЕЛЬ ПИТАНИЯ1
- ГРУППА УПРАВЛЕНИЯ - НЕЗАПРОГРАММИРОВАННЫЙ1
- ИДЕНТИФИКАЦИОННАЯ НАКЛЕЙКА1
- КРОНШТЕЙН1
- ЖГУТ ПРОВОДОВ В СБОРЕ - ДАТЧИК1
- КАБЕЛЬ В СБОРЕ1
- КАБЕЛЬ
- ЧЕХОЛ ГОФРИРОВАННЫЙ1
- КОЛЬЦЕВОЙ ЗАЖИМ1
- ТРУБКА - ТЕРМОУСАДОЧНАЯ
- КОЛЬЦЕВОЙ ЗАЖИМ1
- ПЛАСТИНА1
- ИДЕНТИФИКАЦИОННАЯ НАКЛЕЙКА1
- КАБЕЛЬ В СБОРЕ1
- КОЛЬЦЕВОЙ ЗАЖИМ1
- ЖГУТ ПРОВОДОВ В СБОРЕ - КАБИНА1
- ЖГУТ ПРОВОДОВ В СБОРЕ - КАБИНА1
- ЖГУТ ПРОВОДОВ В СБОРЕ - КАБИНА1
- ЖГУТ ПРОВОДОВ В СБОРЕ - ПАНЕЛЬ1
Ещё 56 позиций состава и артикулы — после регистрации.
