Hangcha CPD25-XEY2HA-SI — Сервисный тормоз, левый -202301
· 78 позиций в составе

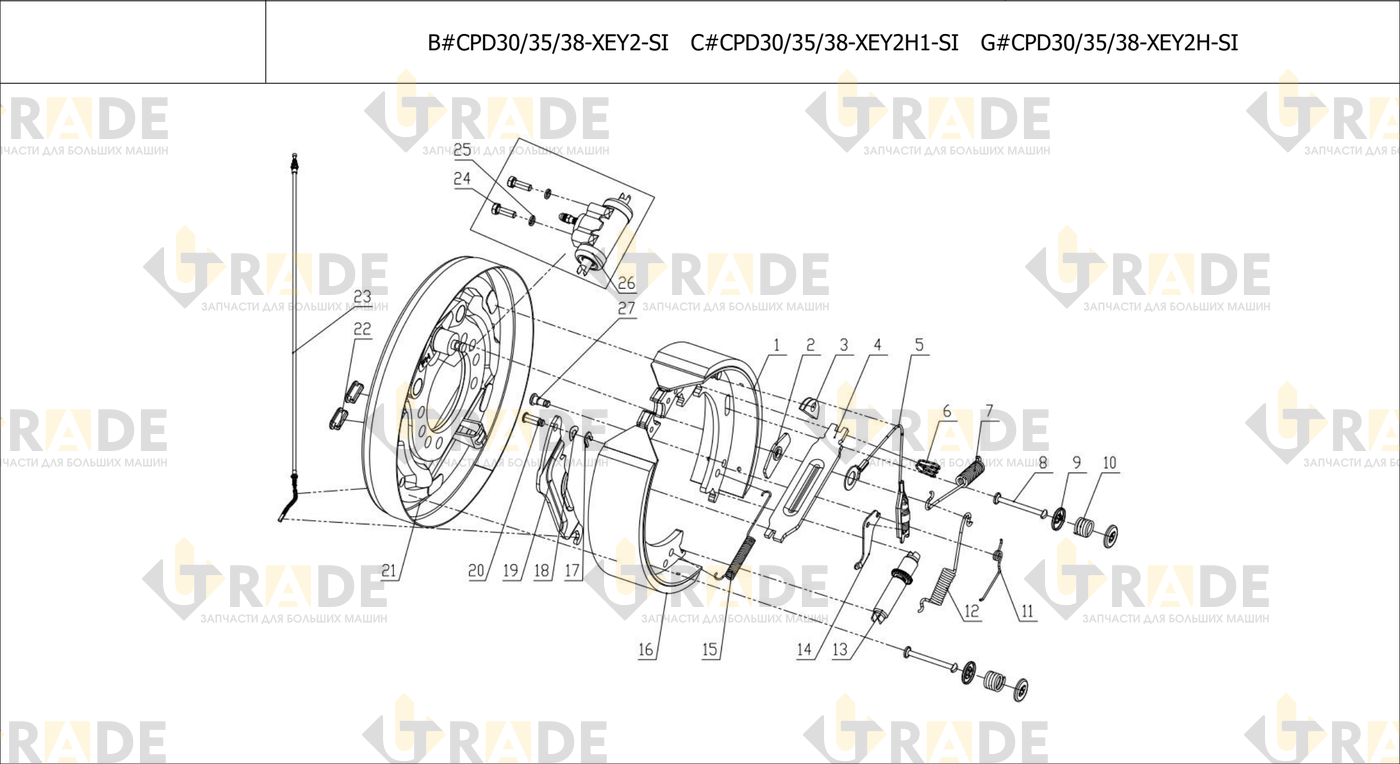

Взрыв-схема узла «Сервисный тормоз, левый -202301» Hangcha CPD25-XEY2HA-SI: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
39 из 78- Тормозной механизм левый в сборе1
- Тормозная колодка левая с фрикционным материалом1
- Направляющая пластина1
- Направляющая1
- Шток толкателя ручного тормоза левый1
- Устройство натяжения пружины1
- Пружина1
- Пружина возвратная левая (задняя)1
- Шток пружины сжатия2
- Опора пружины сжатия4
- Пружина сжатия2
- Пружина кручения левая1
- Пружина возвратная левая (передняя)1
- Регулировочный фитинг в сборе, левый1
- Засов левый1
- Пружина1
- Тормозная колодка с фрикционной накладкой1
- Фиксатор штифта1
- Эластичная прокладка1
- Левый рычаг тормоза1
- Палец1
- Тормозной диск в сборе, левый1
- Отверстие регулировки откоса2
- Кабель управления, левый1
- Болт2
- Шайба 32
- Насмотр тормоза в сборе1
- Палец1
- Тормозной механизм правый в сборе1
- Тормозная колодка правая с фрикционным материалом1
- Толкатель тормоза ручной правый1
- Возвратная пружина правая задняя1
- Пружина кручения правая1
- Возвратная пружина правая передняя1
- Регулировочный фитинг в сборе, правый1
- Рычаг правый1
- Рычаг стояночного тормоза правый1
- Тормозная пластина правая в сборе1
- Кабель управления, правый1
Ещё 39 позиций состава и артикулы — после регистрации.
