Hangcha CPD25-XEY2HA-SI — Цилиндр наклона
· 78 позиций в составе

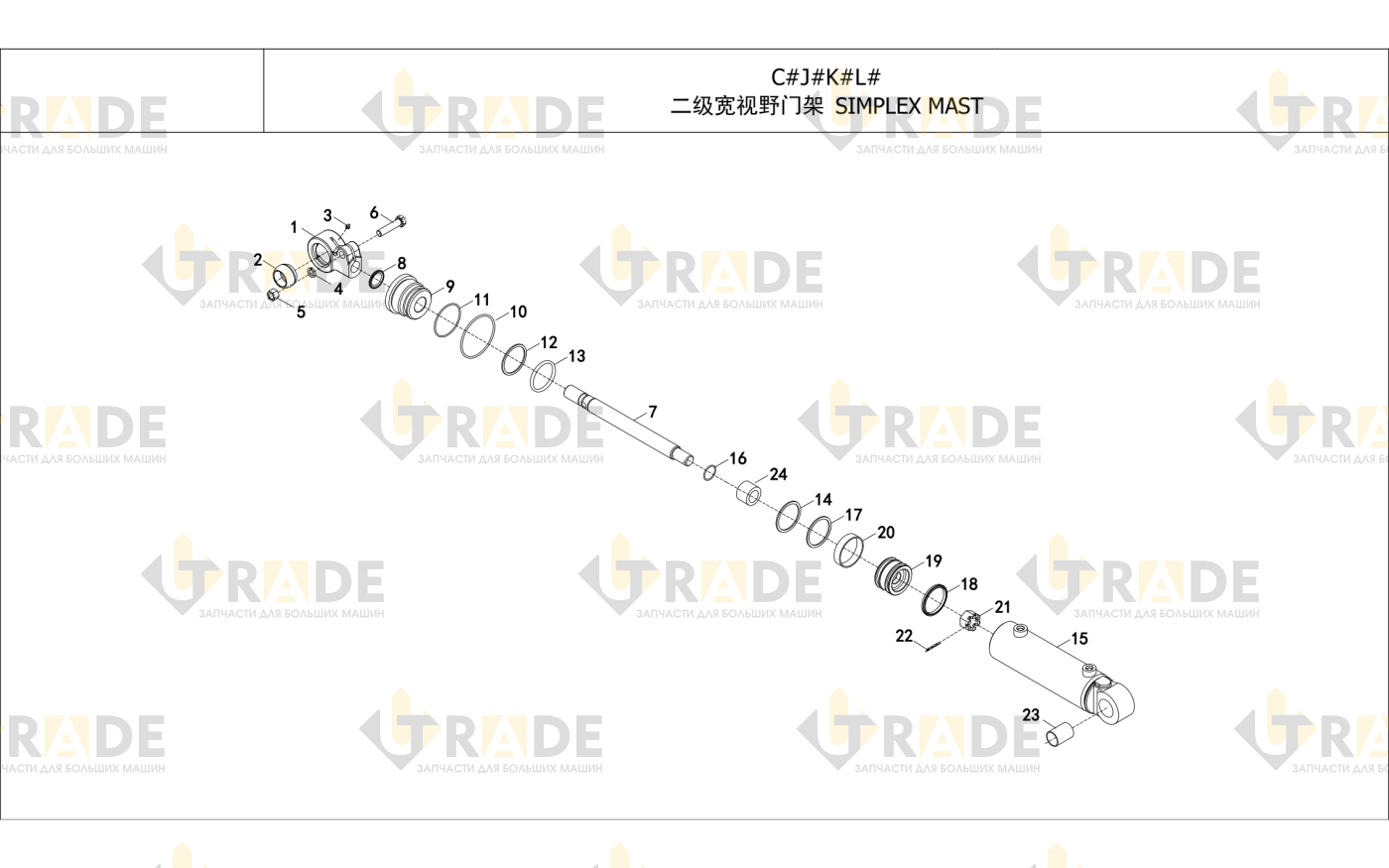

Взрыв-схема узла «Цилиндр наклона» Hangcha CPD25-XEY2HA-SI: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
39 из 78- Цилиндр наклона2
- Цилиндр наклона2
- Ушко1
- Ушко1
- Подшипник1
- Ниппель для смазки M61
- Болт M14×1.5×451
- Гайка M14×1,51
- Болт M14×1.5×601
- Шток цилиндра1
- Шток поршня1
- Пылезащитное кольцо1
- Пылезащитное кольцо1
- Направляющая втулка1
- Направляющая втулка1
- Уплотнительное кольцо 80×3.11
- Уплотнительное кольцо 75×3,11
- U-кольцо d351
- U-образное кольцо d301
- Уплотнительное кольцо ступенчатое 351
- Запечатанный D301
- Защитное кольцо 80×71×2.51
- Кольцо 70×61×2.51
- О-кольцо 80×5.71
- Кольцо уплотнительное 35×3.11
- Гильза цилиндра1
- Гильза цилиндра1
- Кольцо уплотнительное 35×3.11
- О-кольцо D802
- Пылезащитное кольцо OSI d702
- Цепное кольцо 80×70×2.51
- Уплотнительное кольцо 70×60×2.51
- Поршень1
- Поршень1
- Опорное кольцо 80×75×141
- Опорное кольцо1
- Гайка M30×21
- Контргайка1
- Палец 6,3×501
Ещё 39 позиций состава и артикулы — после регистрации.
