Hangcha CPD25-XEY2HA-SI — Гидроцилиндр подъема, правый и левый
· 50 позиций в составе

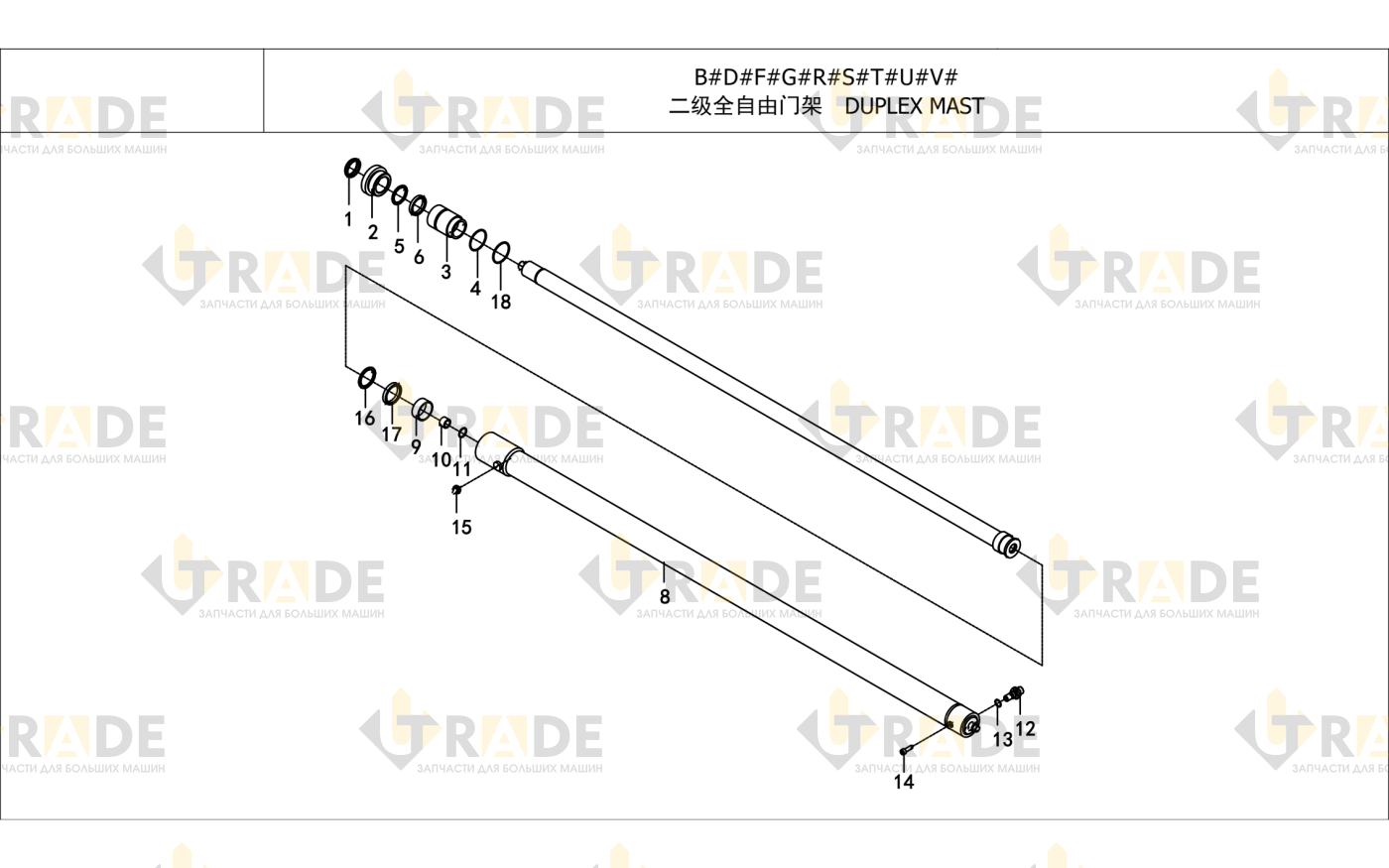

Взрыв-схема узла «Гидроцилиндр подъема, правый и левый» Hangcha CPD25-XEY2HA-SI: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 50- Гидроцилиндр подъема правый1
- Гидроцилиндр подъема левый1
- Гидроцилиндр левой рукояти в сборе1
- Гидроцилиндр подъема правый1
- Гидроцилиндр подъема левый1
- Гидроцилиндр левой рукояти в сборе1
- Гидроцилиндр подъема правый1
- Гидроцилиндр подъема левый1
- Гидроцилиндр подъема левый1
- Пыльник D351
- Крышка1
- Крышка1
- Крышка цилиндра1
- Комбинированная втулка1
- Комбинированная втулка1
- Комбинированная втулка1
- Уплотнительное кольцо 55×3.11
- Уплотнительное кольцо 56×3.51
- Уплотнительное кольцо 60×3.51
- Заглушка1
- Заглушка1
- Заглушка1
- ISI-кольцо 60×3.51
- Кольцо ISI 401
- Уплотнительное кольцо ISI, 451
