Hangcha CPD25-XEY2HA-SI — Четырехходовой распределительный клапан -202411
· 37 позиций в составе

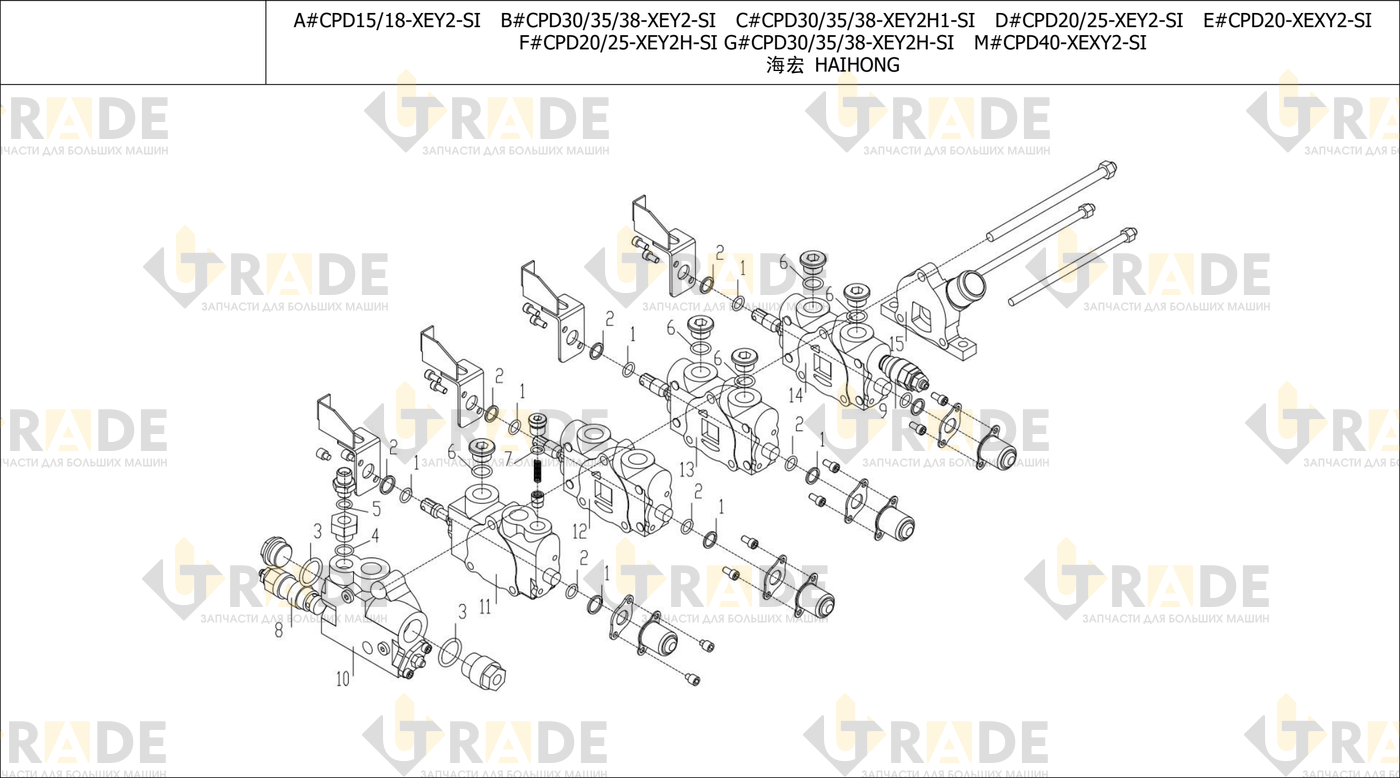

Взрыв-схема узла «Четырехходовой распределительный клапан -202411» Hangcha CPD25-XEY2HA-SI: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
19 из 37- Распределительный клапан на 4 секции1
- Распределительный клапан на 4 секции1
- Распределительный клапан на 4 секции1
- Кольцо O-образное 14,8×2,44
- Кольцо 19×24
- Кольцо уплотнительное 31×3,5 (31,7×3,5)2
- Кольцо O-образное 15.3×2.21
- Кольцо уплотнительное 16×2,41
- Кольцо уплотнительное 22×2,4 (22.×2,4)1
- Кольцо O-образное 13.3×2.21
- Главный предохранительный клапан1
- Клапан вторичного перепуска1
- Плита входного клапана1
- Плита подъемного клапана1
- Переключатель типа O1
- Переключатель типа O1
- Переключатель типа O1
- Пластина клапана слива масла1
- Ремкомплекты четырехканального распределительного гидрораспределителя1
