Hangcha CPD25-XEY2HA-SI — Деталь подъема
· 105 позиций в составе
Взрыв-схема узла «Деталь подъема» Hangcha CPD25-XEY2HA-SI: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

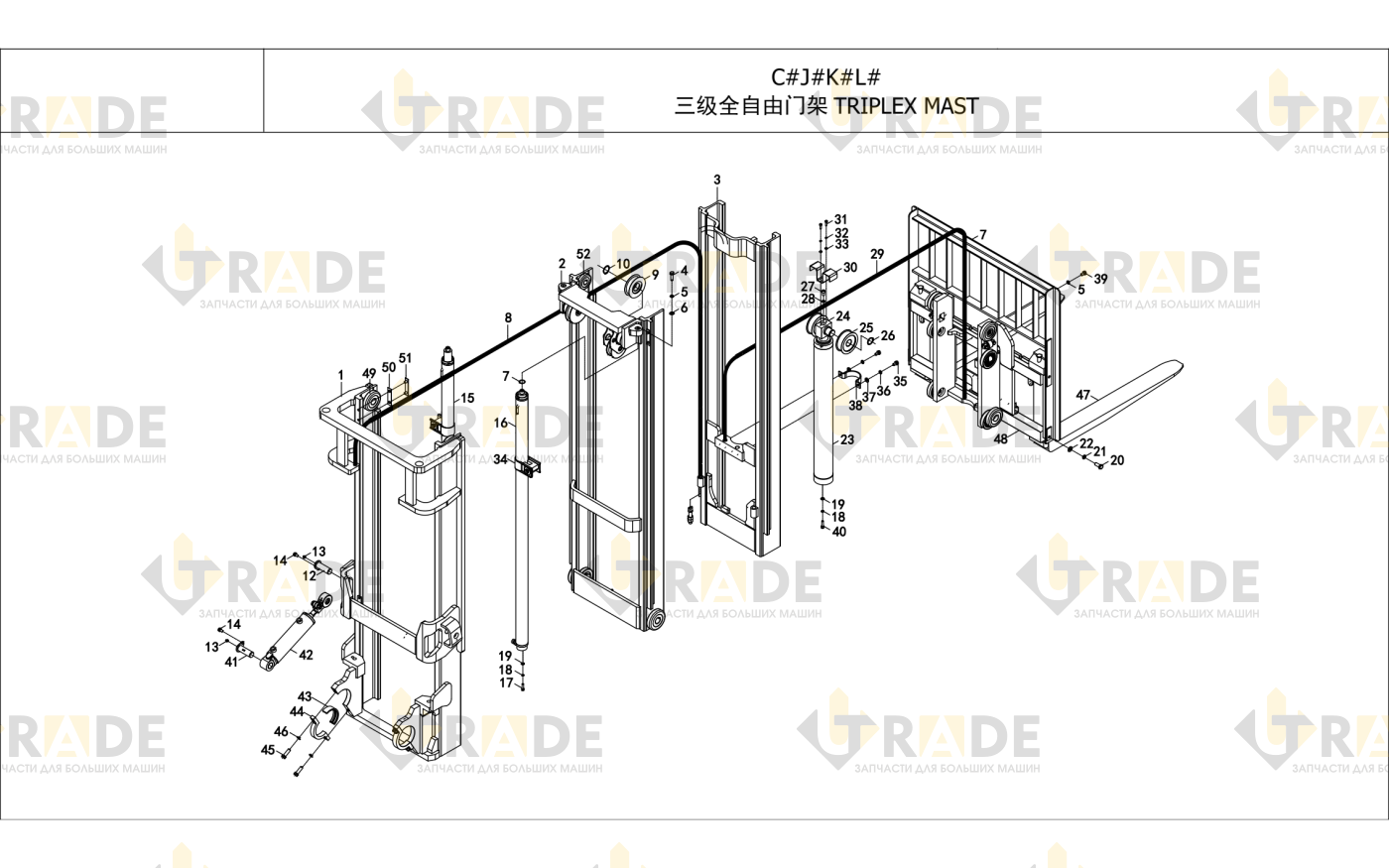

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
53 из 105- Внутренняя мачта1
- Внутренняя мачта1
- Внутренняя мачта1
- Цепь в сборе2
- Болт M10×1.25×402
- Регулируемая проставка2
- Звездочка цепи2
- Звездочка цепи2
- Кольцо блока 402
- Полки1
- Полки1
- Палец вала2
- Масленка M10×14
- Болт M10×1,25×204
- Гидроцилиндр подъема левый1
- Гидроцилиндр подъема левый1
- Поршневое кольцо цилиндра2
- Полка вилок в сборе1
- Болт M10×303
- Прокладка 103
- Шайба3
- Болт M14×1.5×354
- Болт M14×1.5×454
- Прокладка 144
- Подъемный цилиндр, короткий1
- Седловина цепи1
- Седловина цепи1
- Цепь в сборе2
- Защитный кожух1
- Болт M8×252
- Шайба пружинная 82
- Прокладка 82
- Регулировочная шайба1
- Опора звездочки цепи2
- Болт M12×202
- Шайба5
- Шайба 124
- Крепежная пластина цилиндра1
- Обойма цилиндра - фиксированная пластина1
- Крепежная пластина цилиндра1
- Болт M12×201
- Палец вала2
- Цилиндр наклона2
- Втулка оси2
- Крышка подшипника2
- Болт M18×1.5×552
- Гайка M18×1.52
- Крестовина в сборе2
- Регулировочная шайба4
- Регулировочная прокладка4
- Крестовина в сборе6
- Внутренняя мачта1
- Внутренняя мачта1
Ещё 52 позиций состава и артикулы — после регистрации.
