Hangcha CPCD50-XRXW76 — Тормоз колеса, все модели грузовика
· 47 позиций в составе

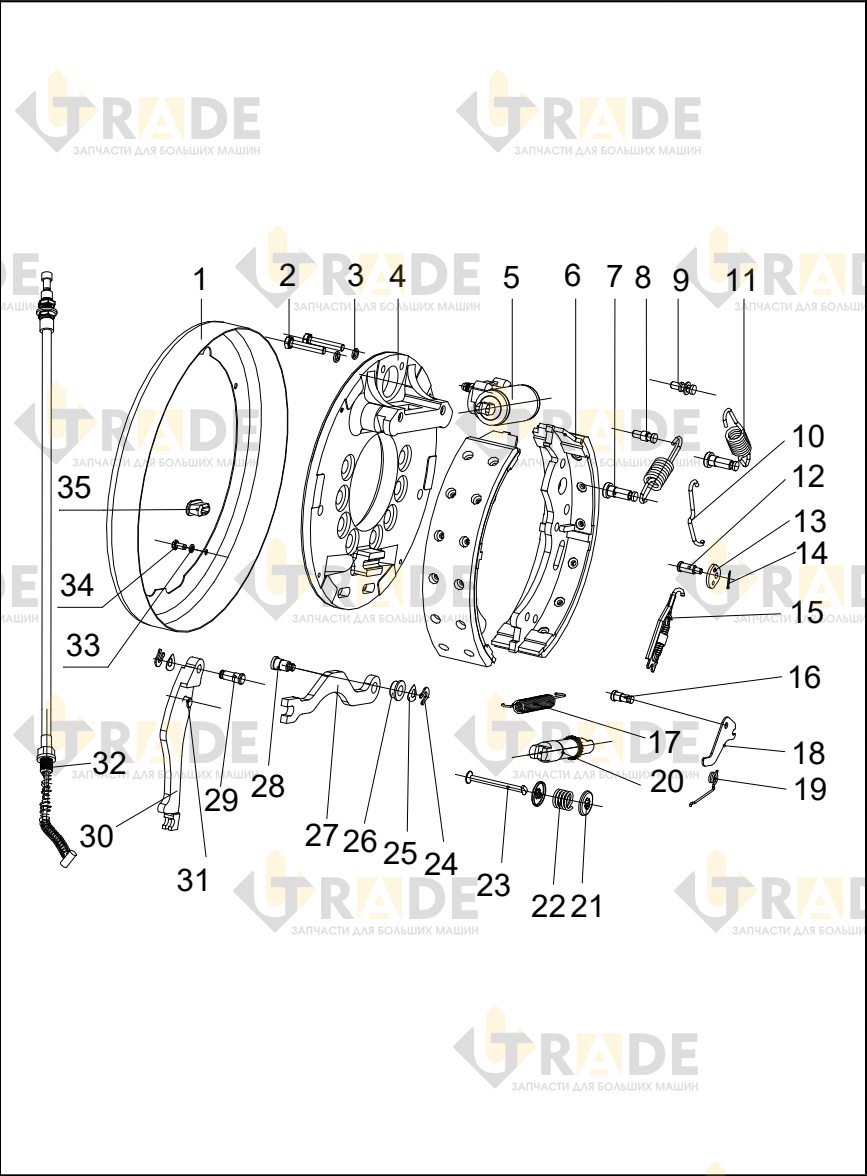

Взрыв-схема узла «Тормоз колеса, все модели грузовика» Hangcha CPCD50-XRXW76: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 47- Тормозной механизм левый в сборе1
- Тормозной механизм левый в сборе1
- Тормозной механизм правый в сборе1
- Тормозной механизм правый в сборе1
- Корпус1
- Болт2
- Пружинная шайба2
- Тормозная пластина, левая1
- Тормозная пластина, правая1
- Цилиндр тормозный колеса в сборе1
- Тормозная колодка2
- Рычаг стояночного тормоза правый2
- Штифт 11
- Штифт 21
- Верхняя тяга, левая сторона1
- Верхняя тяга, правая сторона1
- Возвратная пружина2
- Штифт, коромысло1
- Качающийся рычаг1
- Шплинт1
- Комплект пружины и фитинга в сборе1
- Штифт, торсионная пружина1
- Пружина удлинителя1
- Рычаг1
Ещё 23 позиций состава и артикулы — после регистрации.
