Hangcha CPCD50-XRXW76 — Деталь 1
· 44 позиций в составе
Взрыв-схема узла «Деталь 1» Hangcha CPCD50-XRXW76: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

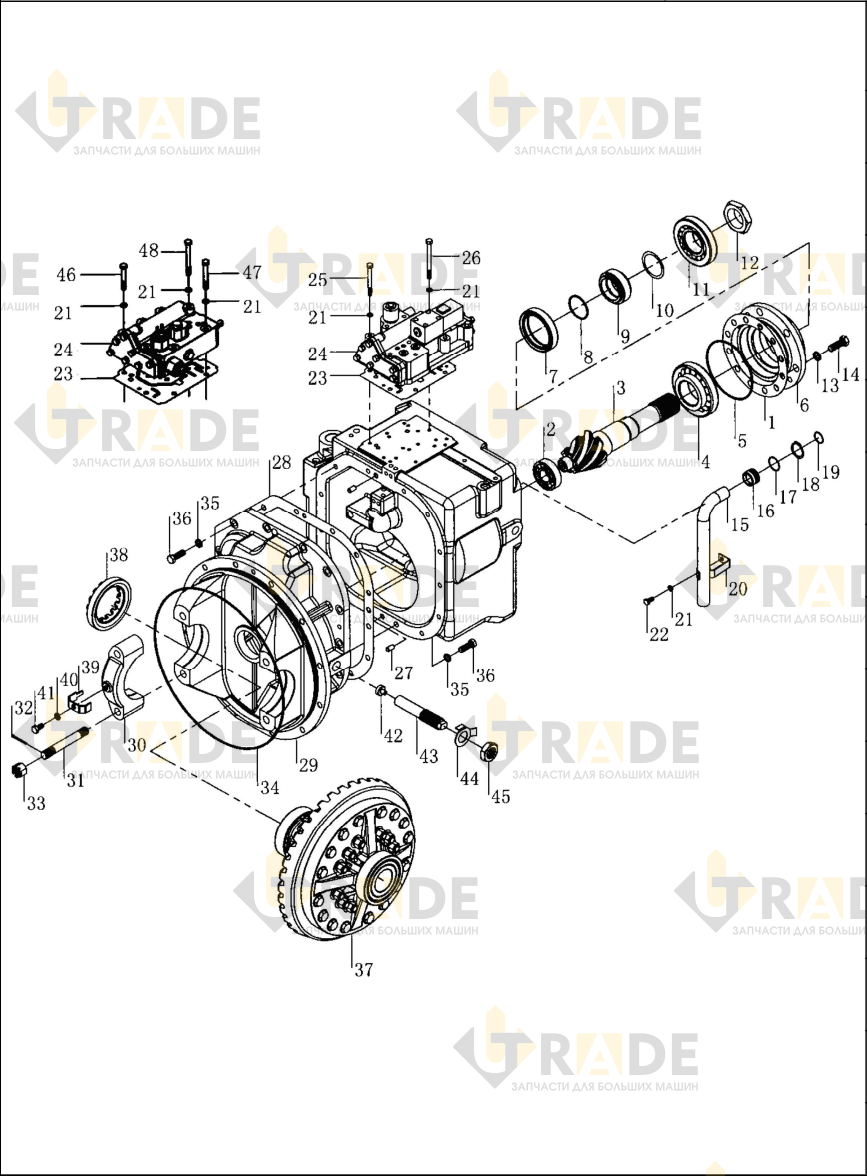

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
22 из 44- Регулировочная шайба按需 need
- Подшипник1
- Коническая шестерня ведущая1
- Подшипник 313121
- Уплотнительное кольцо150×3.11
- Крышка подшипника1
- Сальник масляный двусторонний1
- Уплотнительное кольцо 60×3,11
- Проставка1
- (Δ=0.1,0.2,0.5)按需 need
- Подшипник 313111
- Гайка1
- Шайба пружинная 146
- Болт M14×1.5×406
- Трубка масляного трубопровода1
- Соединительный блок1
- Уплотнительное кольцо 31,5×1,81
- Подшипник шариковый1
- Уплотнительное кольцо 25×1,81
- Неподвижный картон1
- Подшипник9
- Болт M8×161
Ещё 22 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы CPCD50-XRXW76
