Hangcha CPCD50-XRXW76 — Гидродинамическая коробка передач (часть 2)
· 47 позиций в составе
Взрыв-схема узла «Гидродинамическая коробка передач (часть 2)» Hangcha CPCD50-XRXW76: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

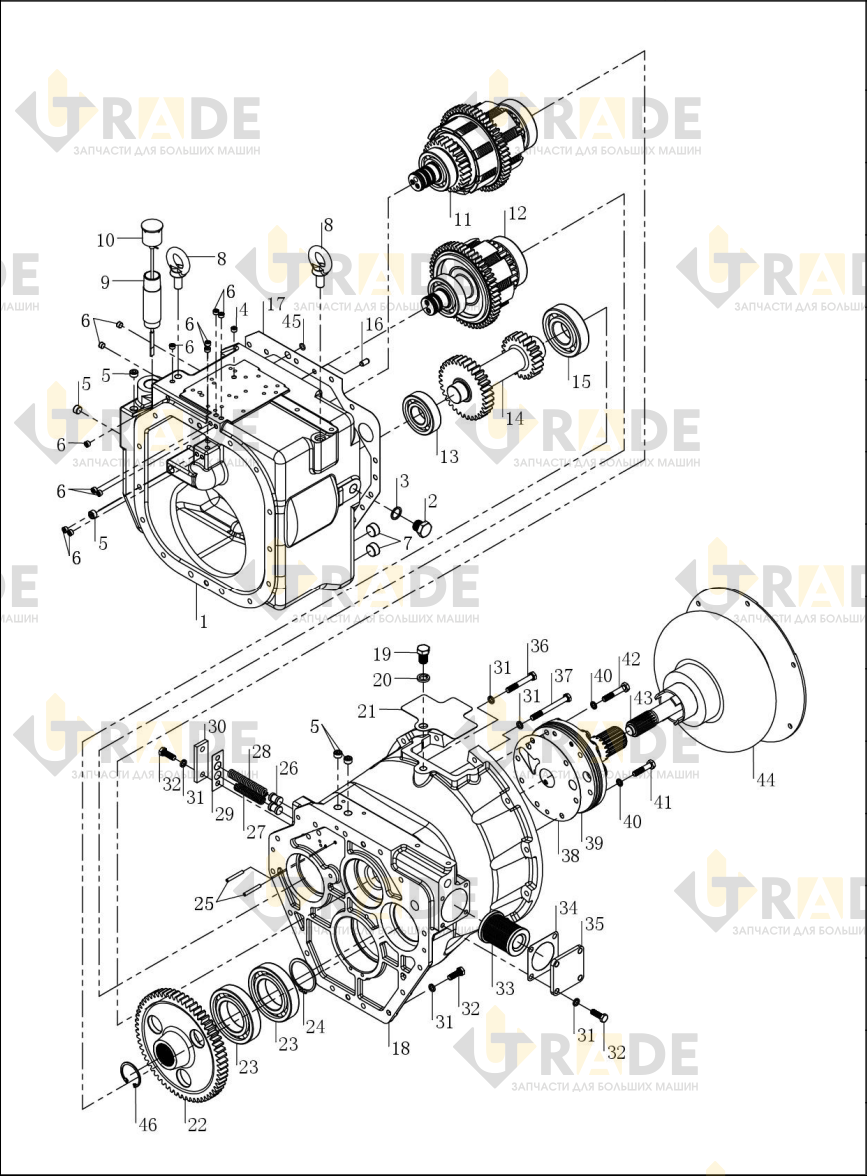

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 47- Корпус редуктора1
- Заглушка1
- Уплотнительное кольцо 22×28×21
- Пробка, демпфирующая1
- Заглушка6
- Заглушка12
- Заглушка2
- Болт подъемный M16×352
- Вход масла1
- Крышка топливного бака в сборе1
- Сцепление в сборе1
- Обгонная муфта1
- Подшипник 63081
- Вал направляющий1
- Подшипник 63101
- Прямой штифт B10×202
- Бумажная прокладка1
- Корпус гидротрансформатора1
- Болт M16×251
- Прокладки пружинные 161
- Защитная пластина1
- Выходная шестерня1
- Подшипник 62142
- Сухарики внутренние для вала 701
Ещё 23 позиций состава и артикулы — после регистрации.
