Hangcha CPCD50-XRXW76 — Гидрораспределитель в сборе (Шао Син) (Электромагнитное переключение) (Коммутация электромагнитного клапана)
· 42 позиций в составе

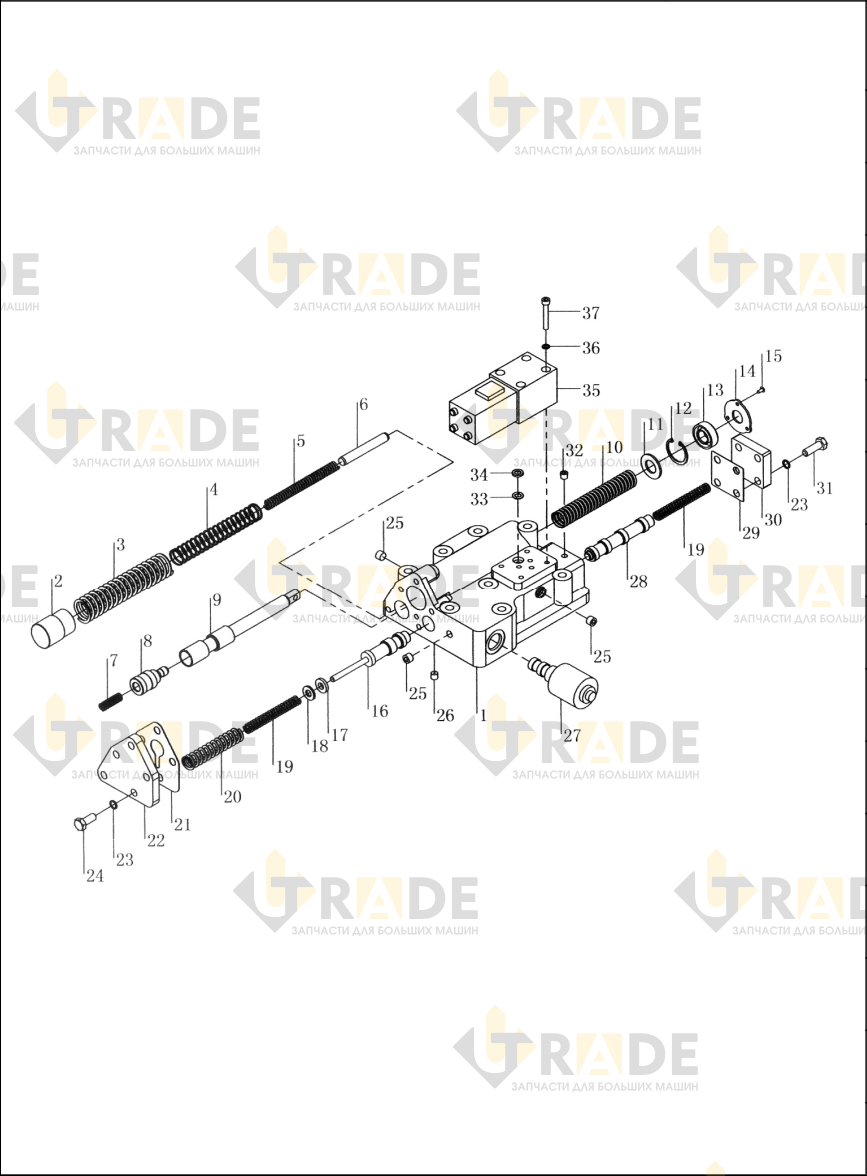

Взрыв-схема узла «Гидрораспределитель в сборе (Шао Син) (Электромагнитное переключение) (Коммутация электромагнитного клапана)» Hangcha CPCD50-XRXW76: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
21 из 42- Гидрораспределитель в сборе1
- Гидрораспределитель в сборе1
- Клапан управления1
- Корпус клапана1
- Поршень1
- Пружина1
- Пружина1
- Пружина1
- Прямой штифт B10×801
- Пружина1
- Ползунный клапан1
- Шток клапана плавного хода1
- Пружина1
- Шайба 161
- Стопорное кольцо 301
- Сальник 14×30×101
- Уплотнительная втулка1
- Винт M3×83
- Золотник, сбросный клапан1
- Регулировочная шайба1
- Шайба按需 need
Ещё 21 позиций состава и артикулы — после регистрации.
