Hangcha CPCD50-XRXW76 — Капот и пол в сборе
· 35 позиций в составе

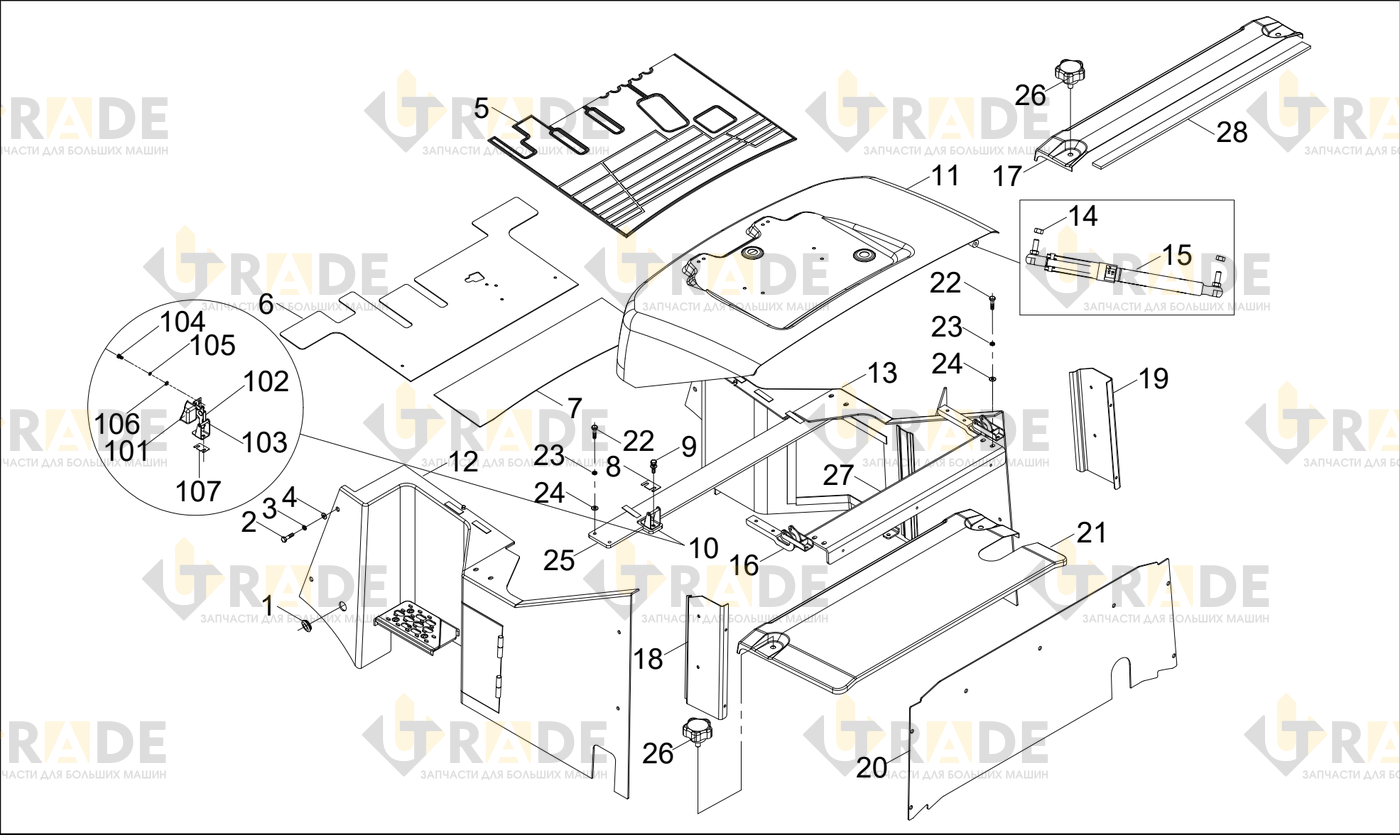

Взрыв-схема узла «Капот и пол в сборе» Hangcha CPCD50-XRXW76: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
18 из 35- Колпачок для оплетки провода2
- Болт M8×2521
- Прокладка 821
- Шайба пружинная 821
- Накладка педали1
- Пол1
- Подшипниковая доска1
- Регулировочная шайба
- Болт M8×1610
- Замок в сборе1
- Крышка защелки1
- Замок1
- Основание замка1
- Болт M8×204
- Шайба пружинная 84
- Палец 2 16 Шайба 84
- Регулировочная шайба1
- Капот в сборе1
Ещё 17 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы CPCD50-XRXW76
