Hangcha CPCD50-XRXW76 — Система
· 33 позиций в составе

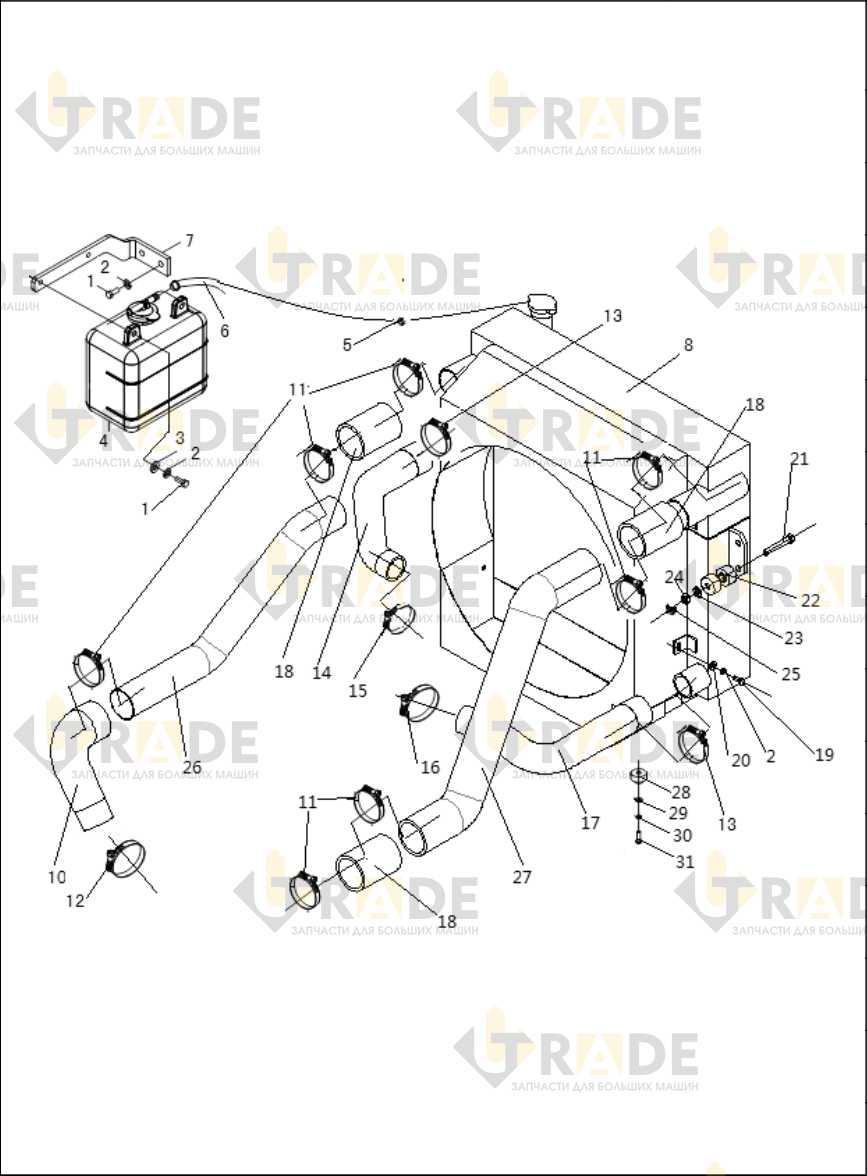

Взрыв-схема узла «Система» Hangcha CPCD50-XRXW76: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
17 из 33- Болт M8×204
- Шайба пружинная 88
- Прокладка 86
- Расширительный бачок1
- Хомут2
- Труба1
- Труба1
- Кронштейн1
- Радиатор в сборе1
- Радиатор в сборе1
- Крыльчатка вентилятора в сборе1
- Воздухозаборник1
- Ушко якоря 747
- Ушко анкерное 701
- Хомут 602
- Впускная водяная труба1
- Хомут 521
Ещё 16 позиций состава и артикулы — после регистрации.
