Hangcha CPCD50-AXG53 — Ведущий мост в сборе S1 CPC50-AXG53D U CPC47-AG53D-Z ○ S
· 62 позиций в составе

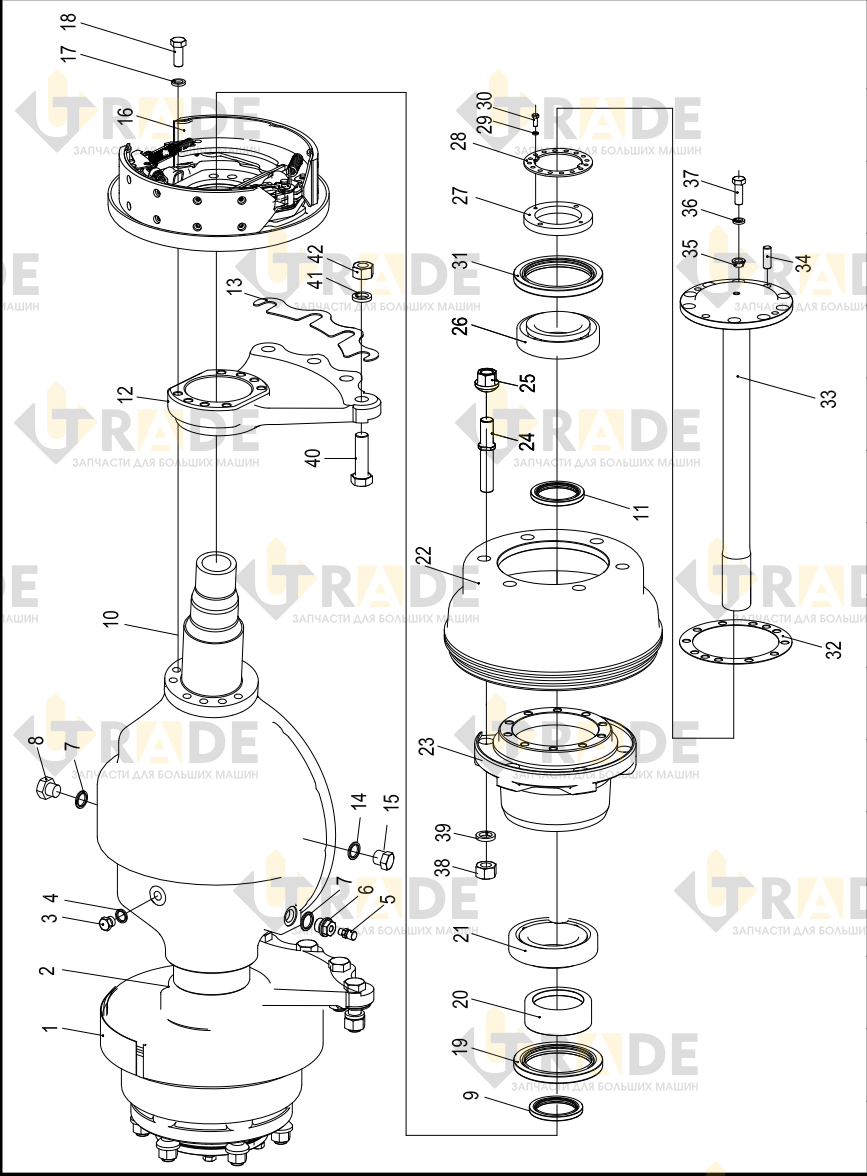

Взрыв-схема узла «Ведущий мост в сборе S1 CPC50-AXG53D U CPC47-AG53D-Z ○ S» Hangcha CPCD50-AXG53: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
31 из 62- Ведущий мост в сборе
- Ведущий мост в сборе1
- Ведущий мост1
- Тормозной механизм левый в сборе1
- Левая пластина1
- Левая пластина1
- Левая пластина, пробка M16×1.51
- Прокладка 161
- Воздухоотводчик1
- Заглушка1
- Шайба2
- Заглушка1
- Маслосъемное кольцо2
- Комплект ведущего моста1
- Комплект ведущего моста1
- Комплект ведущего моста1
- Ось1
- Ось1
- Ось1
- Маслосъемное кольцо2
- Правая пластина1
- Левая пластина1
- Пластина2
- Шайба1
- Заглушка1
- Тормозной механизм правый в сборе1
- Шайба 1616
- Болт16
- Болт16
- Маслосъемное кольцо2
- Опора масляного насоса2
Ещё 31 позиций состава и артикулы — после регистрации.
