Hangcha CPCD50-AXG53 — Педаль тормоза и инчинга в сборе ○ X
· 36 позиций в составе

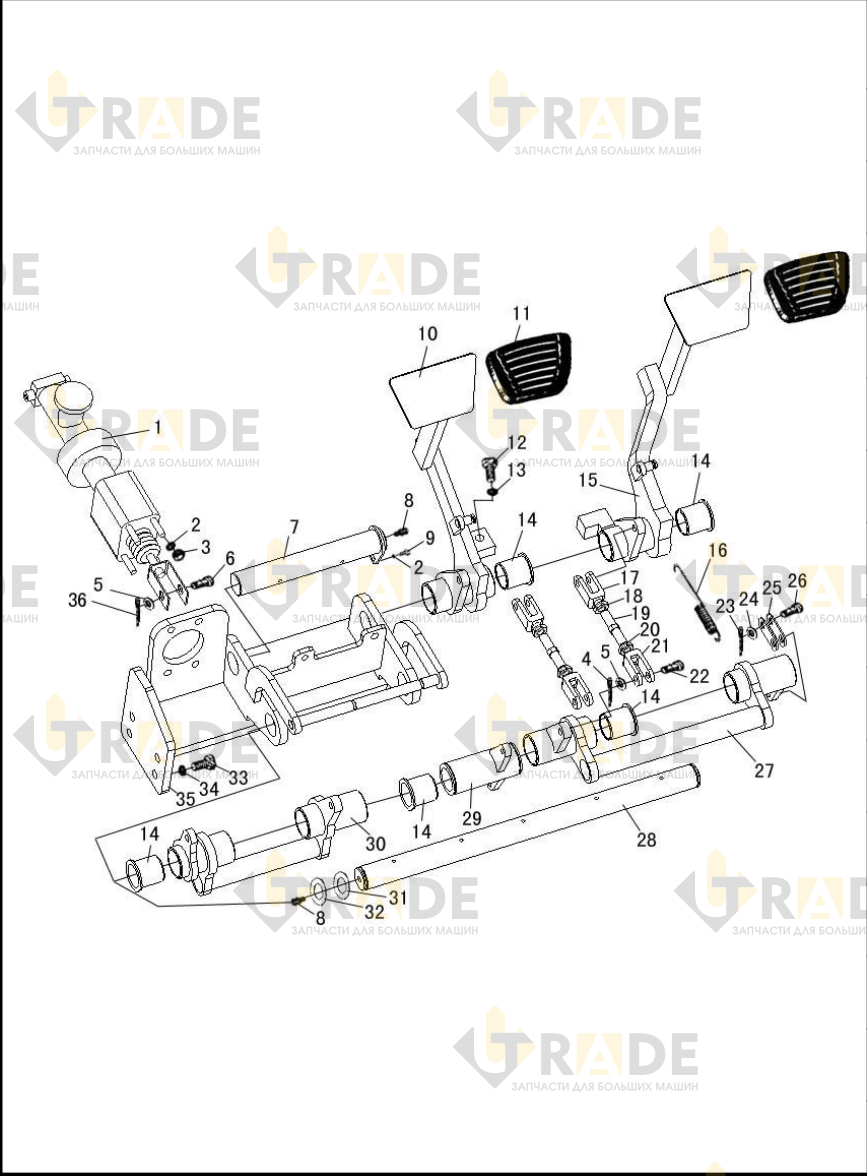

Взрыв-схема узла «Педаль тормоза и инчинга в сборе ○ X» Hangcha CPCD50-AXG53: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
18 из 36- Гидроусилитель тормозов в сборе1
- Шайба пружинная 85
- Болт M86
- Палец4
- Палец 2 16 Шайба 85
- Штифт оси B×8×281
- Палец1
- Смазочный ниппель (масленка)3
- Болт M8×161
- Педаль inching1
- Прокладка педали2
- Болт1
- Нити M101
- Втулка14
- Педаль тормоза1
- Пружина2
- Вилка2
- Гайка2
Ещё 18 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы CPCD50-AXG53
